健伍SW-900型低音炮技术参数：额定功率100W(8Ω)，灵敏度90dB，落地式，双6.5英寸低音扬声器。
1．SW-900电源电路图

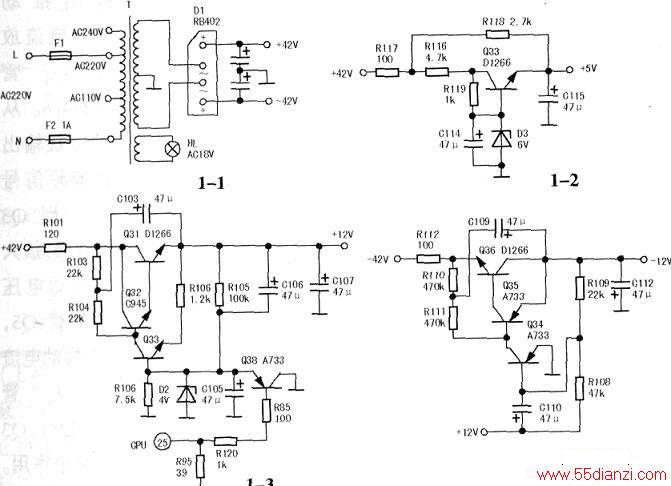

电源电路图如下图所示。该电路包括图1-1为变压整流滤波电路，输出电压+42V；图1-2为+5V稳压电源电路，向CPU供电；图1-3为+12V稳压电源电路，图1-4为-12V稳压电源电路，信号通道电路供电。比较复杂的是+12V稳压电路，该电路可遥控切断+12V供电。工作原理分析如下：遥控关机时，CPU集成电路D75004CU的⑤脚输出0V电压使Q38饱和导通，从而使Q33饱和导通，Q32与Q31截止，+12V停止供电。
+12V停止供电后，Q34的b极电压为负电压，使Q34饱和导通，Q35与Q36截止，-12V停止供电。CPU的25脚电压为+7.5V时，±12V稳压电路开始供电，低音炮工作。
2．CPU与音量控制电路

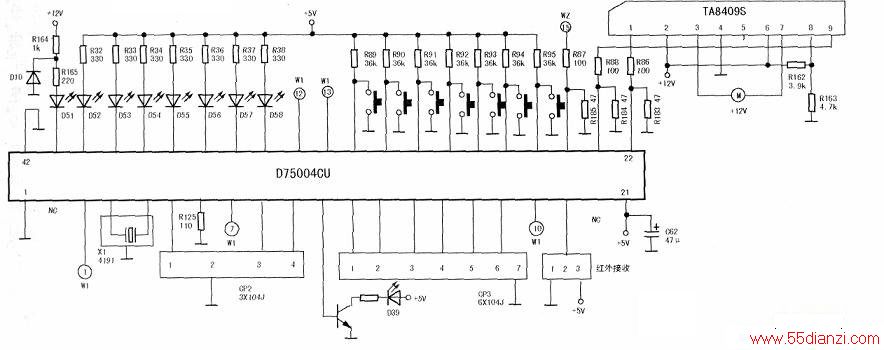

电路图如下图所示。
控制音量电位器微电机集成电路型号为TA8409S。
3．前置放大与重低音控制

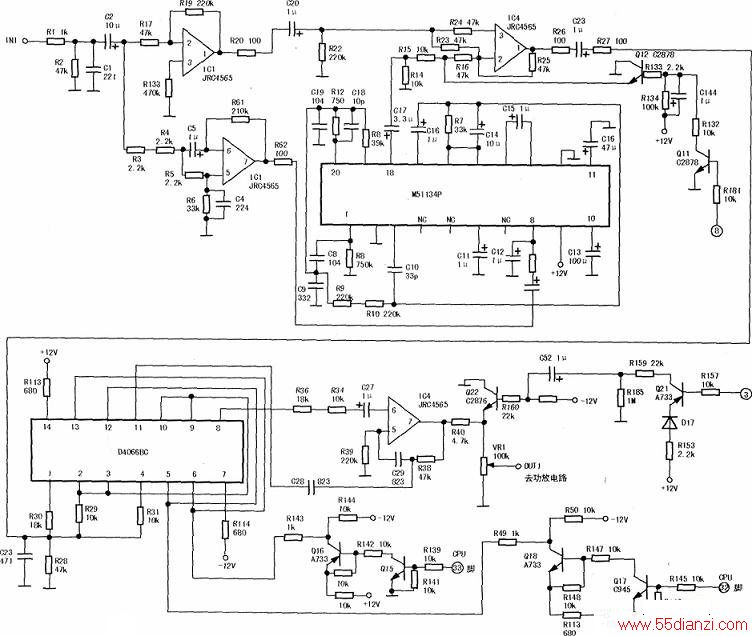

电路图如下图所示。信号流程如下：RCA插座输入音频信号输入到IC1(JRC4565)②脚，经放大后从①脚输出；再输入到IC4(JRC4565)③脚，经放大后从①脚输出；再输入到四路开关电路D4066BC的④脚进行音频滤波网络切换，切换后直接进入音量电位器。外部输入的音频信号还有一路输入到IC1⑥脚，放大后从⑦脚输出到数字重低音处理电路M5134P⑧脚。这一路信号经过数字重低音处理后从18脚输出，再输入到IC4②脚，IC4的1号放大器。两路信号在IC4的1号放大器混合放大后，再输出到音量电位器。
M51134P是数字重低音处理电路，采用了低八度音频补偿法，通过外部滤波器常数将预定频率降低一半，内置VGA放大器。D4066BC是四路模拟量开关电路。①、②脚为第一路，由13脚控制通断；③、④脚为第二路，由⑤脚控制；⑧、⑨脚为第三路，由⑥脚控制；⑩、12脚为第四路，由⑥脚控制。在D4066BC的外围电路中，②、③、⑨、⑩脚连通，⑤、12脚连通，⑥、13脚连通。当CPU④脚为高电位时，Q17、Q18饱和导通，⑩、11脚开关接通，信号从R29、R30到⑩、11脚开关，经C26（0.22μF）衰减高音后，再经电容C28( 0.82μF)耦合输出到音量电位器。
当CPU33脚为高电位时，Q15、Q16饱和导通，使D4066BC的⑥、13两脚为高电位，分别控制①、②脚开关和⑧、⑨脚开关接通，使IC4的1号放大器①脚输出的信号经①、②脚到⑨、⑧脚，再输入到IC4的⑥脚，放大后到音量电位器。
开机静音原理：当CPU③脚电压为+4.8V时，Q21饱和导通，C52两端电压为+8V，由于电容两端的电压不能突变，使左端在开机时也为+8V电压，Q22饱和导通，将去音量电位器的信号对地短接，达到开机静音的目的。当C52放电后．Q22基极电压下降到维持不了导通时静音解除。
4．功放电路
功放电路如下图所示。从音量电位器出来的信号经C31耦合输入到Q1 b极，经Q1放大后从c极输出到Q4 b极，然后从其c极输出推动PNP电流放大管2SB1476。从Q2 c极输出的音频信号输入到Q3的b极，放大后推动电压放大管Q5，Q5推动电流放 大 管2SD2231。Q3起倒相作用。
第一级差分放大对管供电没有用+44V，而是用+12V-44V供电，使低音炮在待机时功放电路停止工作，达到节电目的。待机时．+12V停止供电，Ql、Q2导通减弱，Q3、Q4截止，末级电流放大管2SD2231与2SB1476的截止。
5．保护电路

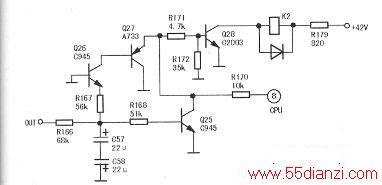

电路如下图所示。
两种保护：开机保护，中点电压失衡保护。开机时，CPU⑧脚延时4s输出+4.8V电压，电源指示发光二极管D39闪亮，Q28饱和导通，继电器K2释放，切断负载；当中点电压超过1.5V时，Q26、Q27饱和导通，将Q28的b极对地短路，K2释放，切断负载。
6．常见维修
(1)电源供电不正常导致无声
+12V供电不正常会导致双运放、模拟量开关集成电路、超重低音处理电路都工作不正常，导致无声。+44V供电不正常则整机不工作。所以，无声时，首先要测电源电压是否正常。
(2)K2继电器不吸
主要故障有：CPU电路工作不正常，或连接不良；供电降压电阻R179开路；中点电压不正常。
(3)前置放大电路及声场处理 电路异常导致无声
如果双运放IC1或IC4损坏，会导致音频信号不但无法放大，也无法顺利通。另外，D4066BC损坏会使M5134P处理后的信号无去通过D4066BC而进入到音量电位器。
(4)功放电路不正常
从音量电位器出来的信号，输入到功放电路进行电压电流放大再推动喇叭发音。功放电路检修的关键是测量中点电压和末级电流放大管的基极电压。正常时Ub=±0.5V，本功放电路为乙类功放电路。
