MP4机功放电路与耳机电路原理分析与检修

　　1．电路解析
　　
　　MP4机的功放电路都是采用音频功放lC，常用型号有LM4889、LM4929、LM4890、LN4890等。其中，LM4890和LM4890可以互换。
　　
　　(1) LM4890、LN4890音频功放IC
　　
　　介绍LM4890是MP4机中应用较广的一种音频功放ICo LM4890是差分输入式音频功率放大电路，它采用BTL输出方式，可驱动容性负载，减少了外围元件，无需外接输出耦合电容和自举电容。该芯片内置待机电路，当①脚输入的信号为低电平时，整个电路工作在待机模式，即低功耗关断模式，此时工作电流不超过100μA;内置了杂音消除电路，可以消除芯片启动和关断过程中的“咔嗒”声或“噼噗”声；它还具有过热保护功能；可以通过外接电阻来调节增益。
　　

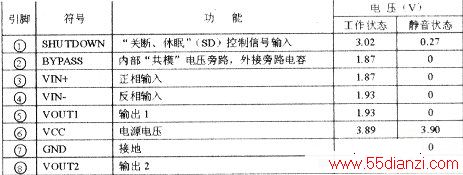

　　LM4890有多种封装形式，它的工作电源电压范围宽，为2.2~5.5V，极限电压为6Vo它能够在SV电源供电的条件下，为8Ω负载提供1W的音频功率；在3.3V电源供电、8Ω负载条件下，输出功率为0.4W，总谐波失真和噪声不超过0.1%。输入信号电压为一0.3～+0.3V。LM4890、LN4890引脚功能和维修参考数据如下表所示。

　　
　　(2)典型应用电路分析
　　

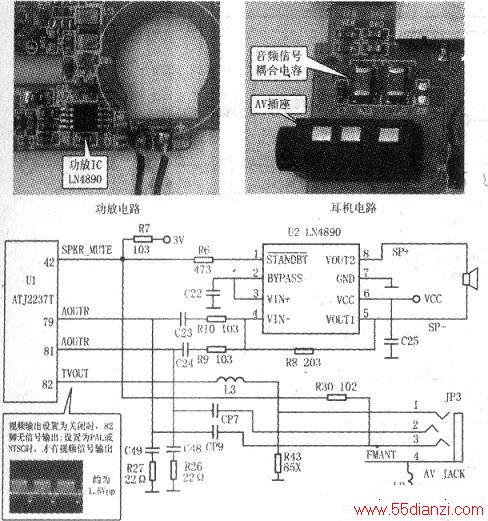

　　下图是由LN4890构成的功放电路、耳机电路实物图和电路图。主控芯片U1(ATJ2237T)的79、81脚输出的左、右声道音频信号分两路：一路经CP9、CP7送给AV音视频输出插座（该插座可连接外部音视频设备，也可接立体声耳机）；另一路经C23、C24送给扬声器放大电路。左、右声道的音频信号混合成一路从U2( LN4890)④脚输入，经其内部放大器进行放大后，从⑤、⑧脚输出，驱动喇叭发音。 U2(LN4890)的①脚是静音控制脚，为高电平(3V)时功放正常工作，为低电平时执行静音，喇叭无声音。功放电路静音控制流程：在播放状态下当没有插入耳机（或AV线插头）时，JP3插座的③脚有电压(3V)→主控芯片U1的42脚有3V电压→U2的①脚为高电平(3V)→U2正常工作，喇叭有声音。相反，在播放状态下插入耳机（或AV线插头）时，JP3插座的③、④脚连接耳机（耳机直流电阻仅几十欧），③脚对地电压近为0V→U1的42脚电压为低电平（约0.27V，由R7、R30+R耳机分压决定）→U2的①脚为低电平→U2无信号输出，喇叭无声音。

　　AV插座JP3的①脚是连视频信号线，接U1（32）脚；②、③脚是连AV的音频信号线，分别接U1（79）、（81）脚；④脚是耳机地线。 JP3的③脚同时也是静音控制脚。
　　
　　L8是耳机接地的磁珠，同时也起断开收音信号到地的作用。因为耳机的地线就是收音的天线，收音天线信号不能接地，用小磁珠的阻高频通低频的特性断开收音信号到地的同时不影响耳机接地。

　　
　　2．故障检修
　　
　　功放电路的关键检测点：功放供电，静音控制电压，功放信号输入和输出线路。判断功放U2的好坏，可以用干扰法：给U2加上正常电压，用镊子碰U2的④脚，如果扬声器有声音，则说明U2是好的，如果没有声音，则说明U2或其外围电路异常。
　　
　　(1)喇叭无声（耳机声音正常）查功放供电，静音控制脚电压，喇叭的好坏以及代换功放U2等。
　　
　　(2)喇叭声音有杂音，声音小（耳机正常）主要检查功放U2外接的电容、电阻和代换喇叭。
　　
　　C22电容坏，漏电就会引起这种故障。 U2坏也有可能。
　　
　　(3)不能控制静音（插耳机还有外响）检查静音控制线，有一部分机子的外响是由程序控制的，主要检测功放U2的静音控制端①脚电压。若U2的①脚没有电压，但还有外响，说明U2损坏。
　　
　　(4)耳机无声或单边有声（喇叭声音正常）查耳机插座、音频信号耦合电容的好坏，以及查主控芯片U1音频信号输出引脚是否脱焊和到耳机的线路，若上述正常，则更换U1。
　　
　　(5)扬声器和耳机均无声查主控芯片U1音频信号输出引脚是否脱焊，以及它到耳机、功放U2的线路是否正常，若正常，更换U1。
