KY-5136型车载CD机采用数字调谐器(简称DTS)。DTS调谐系统由收音电路和数字调谐控制电路两部分组成。
数字调谐器(DTS)基本电路组成框图如下图所示。
收音电路与普通调谐器电路结构和工作原理基本一样，也包括FM调频头、AM/FM中放电路、检波、鉴频和立体声解码电路，所不同的是各输入调谐、本振回路均改成了压控振荡器(VCO)，用变容二极管代替了可变电容器。
数字调谐控制部分是数字调谐器的核心，通常采用锁相环数字频率合成器，它主要由锁相环(PLL)数字频率合成器和微处理器(CPU)调谐控制两部分组成。PLL用来完成本振信号的频率合成、调谐电压的输出、数字频率的显示；CPU主要用来实现调谐电压的控制、电台信号的自动搜索、电台频率的预置存储等控制任务。

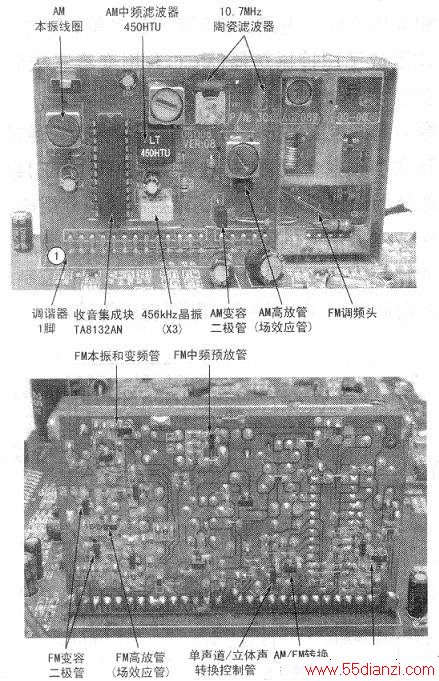

该机收音电路的FM调频头（包括输入回路、高频放大电路、混频电路和本机振荡电路）由分立元件组成；AM混频、AM/FM中放、检波、鉴频和立体声解码电路由TA8132AN及外围元件组成。收音电路采用组件结构，AM/FM电子调谐器用屏蔽罩罩住，竖立安装在主板上。AM/FM调谐器元器件组装结构如下图所示。
该机的DTS调谐控制系统的核心是微处理器SY2335BE，它通过调谐接口电路（指SY2335BE与调谐器之间的电路）与调谐器相连接。SY2335BE内部除包含一个CPU外，还包含FM预分频器、锁相环电路（包括吞咽计数器、可编程分频器、相位比较器等功能电路），并专门设置了一个通用中频计数器，对TA8132AN输出的中频信号分频并检出自动调谐的停止信号。此方式可避免接收某些干扰频率及强台附近的侧边峰信号。
调谐选台电路分析
调谐选台包括确定波段及波段内的具体频率，因此，调谐电路包括波段切换电路和调谐电压产生电路两部分。上图是调谐器接口电路简化图，下图是调谐器内部电路简化图。
波段切换电路分析
微处理器SY2335BE(U2)的43脚为波段切换控制引脚，输出波段切换一位信息（高低电平）。而该机使用的AM/FM电子调谐器有两个波段控制引脚，需要加上两位波段控制信息（高低电平）。要将U2的⑩脚输出的一位波段控制信息变换为两位波段控制信息，应设波段译码器来完成。电路中波段译码器由Q6、Q5、Q32及其外围元件构成。波段译码器两路输出(BANDO、BANDl)作为FM、AM两个波段的控制电压，分别加到调谐器PA101的15、18脚。这样通过面板“BAND”按键控制U2的43脚输出，即可进行波段切换控制。波段切换控制电路关键点工作电压如下表所示。
若某一波段收不到台，就应重点检查波段切换电路。
调谐电压(VT)形成电路分析
微处理器SY2335BE(U2)的66脚为调谐控制PWM信号输出端(TUOUT)。U2内部的锁相环频率合成器中鉴相器输出的误差信号电压经内部缓冲放大后，从66脚输出，送入由Q2、Q3、Q4等构成的有源低通滤波器输入端（Q2的基极）。R5、C4、C3、R6、D3是有源低通滤波器的积分网络，通过RC参数的选择可得到合适的低通滤波特性。有源低通滤波器的电源电压(+12V)，由电源电路中的电子开关管Q1(D15P05)输送而来。66脚输出调谐控制PWM信号经有源低通滤波器平滑成直流电压，并经放大后从Q4集电极输出直流调谐电压，即VT电压，经R3加到调谐器的调谐电压输入端13、21脚。调谐电压的变化范围约1.3V～7.5V连续可调，满足调谐器变容二极管调谐的要求。
若无VT电压会导致AM、FM均收不到台故障；调谐电压变化范围变窄，会导致在频率低端（或高端）收不到台即收台减少的故障。
(2)本振信号注入电路
AM收音时，TA8132ANG的④脚输出的AM本机振荡信号经隔直耦合电容C1至调谐器16脚，再经R14、C11注入SY2335BE的60脚内的程序分频器进行分频。
FM收音时，调频头电路中的FM本机振荡级产生的FM本振信号，因其幅度较小，设计了单一晶体管构成的共射放大级VT11，于是．FM振荡电路输出的FM本机振荡信号经VT11管放大后也送调谐器的16脚，再经R14、C11注入SY2335BE的61脚内的预分频器。
在SY2335BE的17、18脚外接XT1(32.768kHz)晶体，其振荡频率作为CPU的计数脉冲。该振荡频率还经内部分频作为锁相环频率合成器中鉴相器的基准频率，其频率非常稳定。AM本振频率输入SY2335BE内，经可编程分频器分频（FM本振频率先经预分频，再经可编程分频）后送到鉴相器，与基准频率进行相位比较，若两者频率不同，则由相位比较器输出一个幅值大小正比于频率差的误差电压，经低通滤波后叠加到VT电压上，送到调谐器的压控振荡器，使压控振荡器的频率做相应变化，朝着减小两个信号（本振信号分频后的频率和基准频率）频率误差方向变化，直到二者频率一致时才被锁定。
(3)自动搜索调谐锁台控制电路
在机器自动调谐搜索电台的过程中，一旦捕捉到电台频率信号时，TA8132ANG的⑨脚将检测得到的中频信号(IF)输出，经VT9、VT10放大后，经调谐器的⑤脚送入SY2335BE的⑤脚（IFIN端），经放大计数产生控制信号迫使U2内的扫描搜索停止，并自动解除静噪控制，实现自动扫描调谐的停台控制，以便接收该电台。
【维修提示】自动搜索调谐电台不能停台，应重点检查中频信号(IF)传输电路。
(4)FM调频头电路
机器工作在FM收音模式，调谐器15脚(FM+B端)加上工作电压(6.8V)，FM调频头和预中放管VT5得电工作。

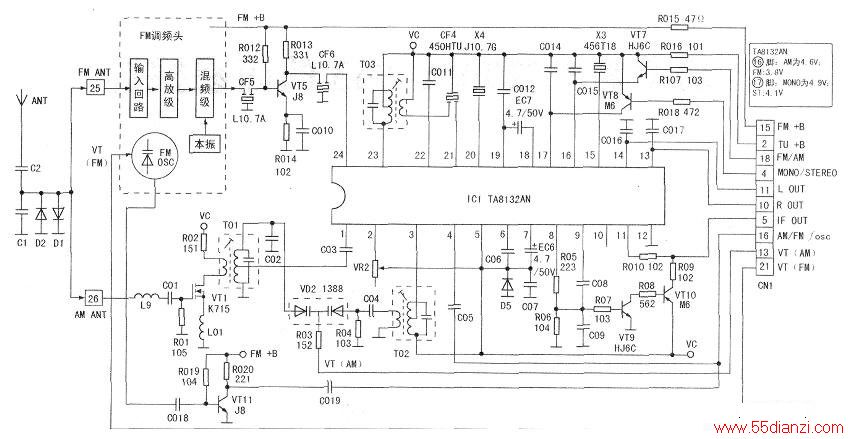

拉杆天线接收到的调频信号经C2耦合后从25脚送入调谐器内的调频头电路。该机采用分立元件构成调频头电路，它由输入回路、高频放大电路、混频电路和本机振荡电路组成。输入回路、高频放大级的选频电路、本振回路中均有变容二极管，调谐电压VT(FM)从调谐器的21脚输入，再送至调频头电路中的各变容二极管。改变调谐电压VT(FM)，就可使变容二极管的结电容发生改变，从而使各调谐回路的谐振频率发生改变，以实现选台的目的。FM本振频率经C018耦合至放大器VT11（FM本振信号幅度较小，故需增设一级放大器），经放大后通过C019送到调谐器的16脚，再送微处理器SY2335BE，进行锁相控制。
调频头中混频级的输出信号经三端陶瓷滤波器CF5选出10.7MHz的中频信号，再加至VT5进行预放大，再经CF6选频，最后送至TA8132ANG的24脚。由于CF6具有一定的插入损耗，VT5的放大量便用于对此进行补偿。
(5)FMIAM中放、检波、鉴频及立体声解码电路
FM/AM中放、检波、鉴频及立体声解码等电路由TA8132ANG及外围元件组成。TA8132ANG内含AM混频、AM/FM中放、AM检波、FM鉴频及立体声解码电路。
1)FM收音。FM收音模式，调谐器18脚（AM/FM波段切换控制端）为低电平（约0,6V），VT7截止，TA8132ANG的16脚为3.8V，TA8132ANG工作在FM状态。
进入TA8132ANG的24脚（FMIFIN端）的FM中频信号经中频放大、FM鉴频后再经电子开关选通从19脚输出立体声复合信号，由EC7耦合至18脚进行立体声解码，再从13、14脚输出左、右立体声音频信号，并送到调谐器的10、11脚输出。TA8132ANG的15脚外接456kHz陶瓷晶振X3．因此解码电路所需的38kHz信号无需调整，可由456kHz分频后获得(456kHz/12=38kHz)。
调谐器的④脚是MONO/STERE0（单声道／立体声）控制端，单声道状态为低电平（约0V），立体声状态为高电平（约4.9V）。VT8在单声道状态导通，在立体声状态截止，使TA8132ANG的17脚在单声道状态为4.9V左右（内部的立体声解码电路不工作），在立体声状态为4.1V左右（内部的立体声解码电路正常工作）。如果机器设置为“STEREO”，且此时接收的是FM立体声信号，则TA8132ANG的11脚输出高电平连续脉冲，经调谐器的⑤脚送到微处理器，控制LCD屏显示双扬声器图标，用以指示现在接收的是FM立体声广播。
2)AM收音。FM收音模式，调谐器18脚为高电平(8.8V)，VT7导通，TA8132ANG的16脚为4.6V．因此TA8132ANG工作在AM状态。该机AM收音只能接收中波( MW)段节目，而不能接收短波段(SW)节目。
