作为组合音响中的一个基本节目源——盒式磁带录放音座，随着组合音响档次的不断提高，对它的要求也在逐步提高。原先使用的录放电路由于集成度比较低，外围电路复杂，已难以胜任。为此，本文以一个实用的单片高性能双卡录放音座为例向读者推荐一块最新的、高集成度双卡录放音座用的集成电路TDA1602A。
TDA1602A是飞利浦公司最近推向市场的一块高集成度、高性能的新一代双卡单片录放集成电路。它将所有的录放电路包括录放音的频率均衡网络和偏磁振荡电路等都集成在电路里。而且，所有的功能切换，如A/B卡切换、录／放音转换和磁带种类选择等采用电路内部的电子开关切换，无需传统的多刀位录放开关。因此，配上逻辑控制机芯可以很方便地实现红外遥控。在电性能上，该电路满足杜比B的降噪要求，直接与杜比B降噪电路配合使用，能构成一个带杜比降噪的高档次双卡录放音座。

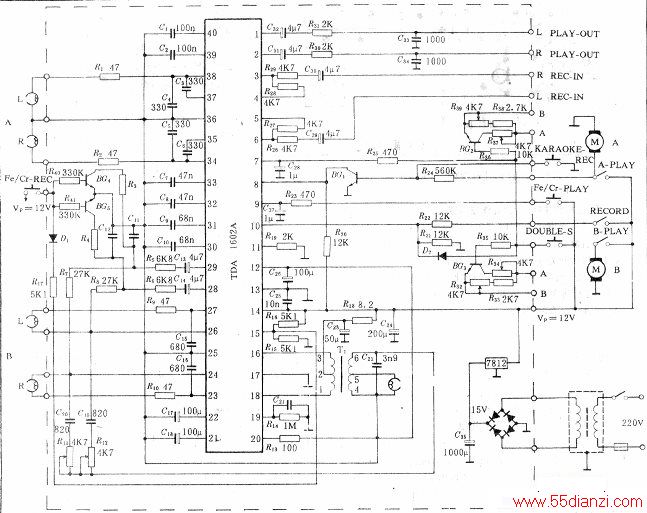

电原理图

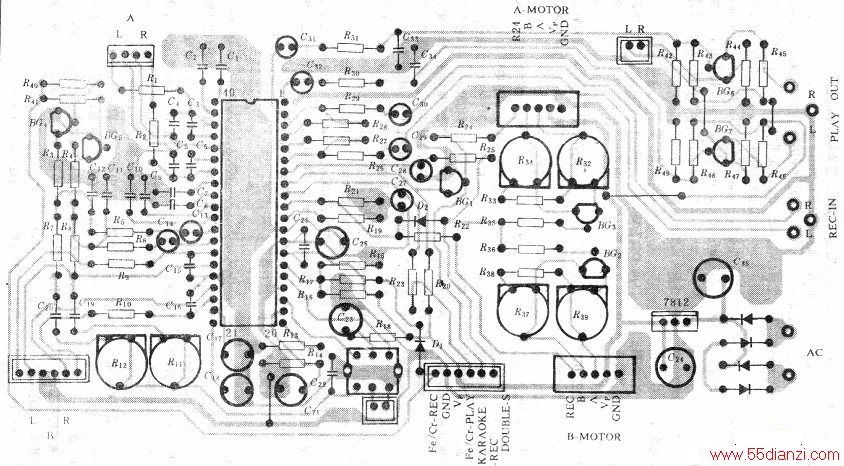

上图是一个实用的单片高性能双卡录放音座的电原理图。整个电路由一块集成电路和A、B卡机芯以及供电电源组成。普通带／铬带选择开关、卡拉OK按钮和倍速录音开关安置在面板上，其余开关都安装在机芯里，与相应的机芯操作按钮连动。
集成电路介绍
集成电路TDA1602A是该双卡录放音座的核心部分。放音电路有两个独立的A、B 卡前置收火器，紧接后面的是一个放音的频率均衡网络，其频率均衡特性会根据不同的磁带种类和不同的走带速度由电子开关自动转换，A、B卡放音选择开关置于前置放大器的输出端，以减小电子开关对放音质量的影响。从频率均衡网络输出的信号一路送录音信号源选择开关，另一路送线路输出放大器，该放大器有静噪控制功能，由第七脚的电位来控制。放音的输出信号南第1和2脚输出，对于零磁平信号，输出为150mV有放值。录音电路有线路输入放大器和录音信号源选择开关。录音信号源选择开关由电路内部的逻辑电路控制。接在信号源选择开关后面的是自动增益控制放大器和录音频率补偿网络以及驱动磁头录音的输出放大器。自动增益控制放大器只有在线路录音（外录）时，才起控。此外，电路内部还有偏磁振荡电路和控制内部电子开关的逻辑电路等。偏磁振荡电路只有在录音状态时，才自动开启。F面将逐个分述内部各个电路。
放音前置放大器：A、B卡分别设置了独立的低噪音线性放大器，电压增益均为26. 4dB．输出信号由电子开关选择后送放音的频率均衡网络，放音频率均衡网络：该均衡网络有两种时间常数（120μs和70μs）和两种走带速度的补偿特性，都由电子开关自动切换。为适应不同的磁头特性，外围接有调整电容器。倍速放音磁头开关；在A卡磁头的输入端设有倍速放音开关，用来改变放音输入补偿电容的电容量。
B卡录放磁头开关，该开关在在放音时将磁头的接地端接地，磁头信号由信号输入端送前置放大器。录音时，该开关将磁头的信号端接地，使录音信号和录音偏磁电流以串联馈电方式由放音时的接地端送入磁头。
录音频率均衡网络：当倍速录音时，网络特性由电子开关自动切换。为适应不同的磁头特性，外围接有调整电容器。
自动电平控制电路：当线路录音时，为防止过大的信号送入录音磁头，在电路内内部设有自动电平控制电路，在输出，变化小于ldB内，输八信号有20dB的控制范围。自功电平控制电路的上升时间和恢复时间都由外围元件调整。
偏磁振荡器：偏磁振荡器为磁头在磁带上录音盒抹音音时提供偏磁电流。为适应不同的磁带录音，该振荡器的输出电压幅度可以通过第15脚上的直流电平来调节。振荡频率由外接次级线圈和电容器决定。
