MP4机摄像头电路分析与故障检修

　　1．电路分析
　　

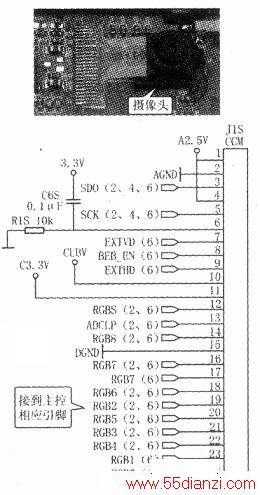

　　MP4机的摄像头与手机摄像头一样，也是完全模块化的一个部件，是用排线直接连接在电路上的，如下图所示。
　　
　　主控芯片内含视频处理单元和摄像头驱动电路等，主控芯片和摄像头数据信号有8~10个，是根据主控芯片型号和摄像头本身来定的，当播放器进入拍照或摄像状态，有电源提供一个3.3V、2.5V电压，从主控芯片送出的复位信号使摄像头进行复位，从主控芯片送出的时钟信号和数据开始传送，使摄像头进入工作状态。
　　
　　2．故障检修
　　
　　摄像头电路故障通常表现为：装置未就绪；照相花；照相死机；拍照时屏显示黑底色，拍了照后在保存时图片有图像；拍照保存后无图像是全黑色、屏不显示等故障。故障原因有：摄像头没有供电；主控芯片或其摄像头接口引脚脱焊；摄像头本身损坏；软件错误。
　　
　　检查时应首先检查摄像头排线是否脱焊或线间短路，再测量摄像头供电是否正常，然后检查复位信号和时钟信号。以上检查均为正常，更换摄像头后试机，如果仍不正常则应重写固件。
