该机的功放电路采用四通道功放集成电路TDA7388(U3)，其内部为四路放大器，放大器按BTL方式工作，有过流、过热保护电路，有静音功能。

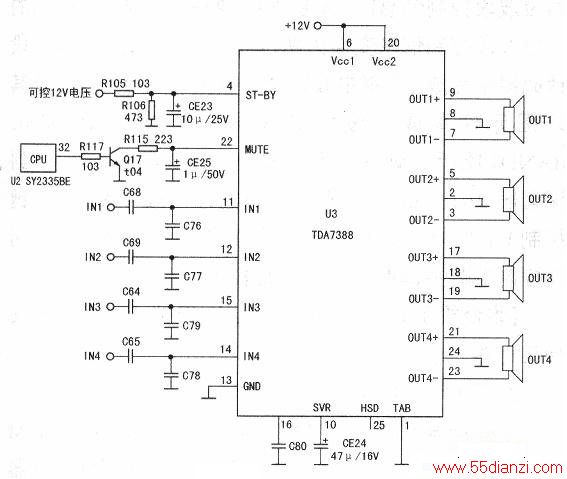

该机功放电路如下图所示。LF、RF、LR、RR四个声道音频信号分别从11、12、15、14脚输入U3，经内部功率放大后，由⑨脚和⑦脚、⑤脚和③脚、17脚和19脚、21脚和23脚输出，经整机输入／输出接口送到车上对应的扬声器，推动其发声。
U3④脚是休眠(STBY)控制端，当此脚无供电时，即使IC主供电正常，其内的放大器也处于无功关闭状，喇叭无声。STBY端一般在开机时才供电或由CPU控制。该机的STBY端经分压电阻接在可控+12V上。
U3的22脚为静音控制端，高(H)电平时功放正常工作，低电平时执行静音，喇叭无声音。静音控制信号由CPU的32脚输出，该脚正常播放时输出低电平(OV)，静音时输出高电平(4.8V)。
功放电路的关键检测点：功放供电、静音控制电压、功放信号输入和输出线路。功放部分容易出故障的是整机输入／输出接口中的音频输出端子，当其接触不良时，会出现无声音、声音断断续续等现象。
