KING YOO牌KY-5136车载CD机控制信号输入电路

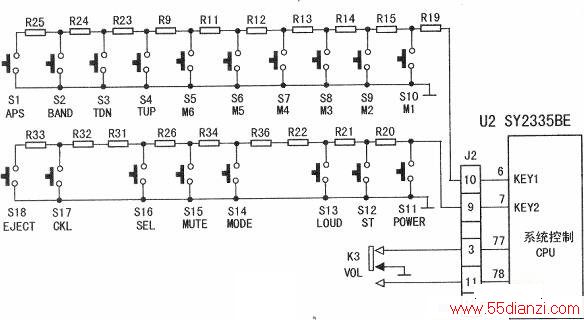

　　KING YOO牌KY-5136车载CD机控制信号输入电路如下图所示。
　　
　　微处理器的77、78脚外接音量控制电位器K3，该电位器采用3600双向旋转脉冲电位器。调节该电位器时，其两脉冲输出引脚不断地与地端接通、断开而获得脉冲信号，脉冲信号送入微处理器77、78脚，微处理器根据两脉冲的相位来区别是正转还是反转电位器，以确定音量是增大或减小。旋转的角度越大，脉冲电位器输出的脉冲个数就越多，微处理器就是根据77、78脚输入脉冲的多少来确定音量提升/降低级数的。
　　
　　微处理器⑥、⑦脚为键控信号输入端。除复位键和音量控制开关外的其他各按键的控制信号都从这两个引脚输入U2。采用的是电阻分压式键盘电路，当按下不同功能键时，输入⑥、⑦脚的电平高低不同，微控制器依据其电平大小，完成相应的功能。
　　
　　【维修提示】电阻分压式键控电路的最大优点是大大减少了CPU脚位的占有数，但存在以下缺点：对按键的接触电阻要求较矩阵式键控电路的严格，比如，按键的接触电阻增大，将直接影响分压后的电平值，这便有可能导致CPU识别发生错误，使CPU发出控制指令与实际操作按键的功能不相符，造成机器不能工作或工作混乱。
