苏泊尔电磁炉瑞德C1215-B-DL02-A0主板之电流浪涌保护
苏泊尔电磁炉瑞德C1215-B-DL02-A0主板之电流浪涌保护
点击数:7760 次 录入时间:03-04 11:49:50 整理:http://www.55dianzi.com 电磁炉资料

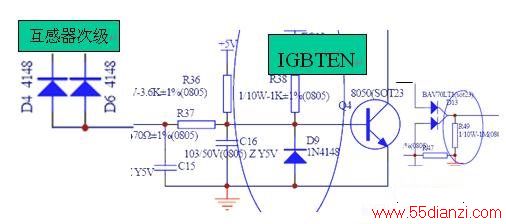

苏泊尔电磁炉瑞德C1215-B-DL02-A0主板电流浪涌保护如下图所示:
当AC220V有浪涌脉冲时,脉冲信号经互感器耦加到D6,D4整流后的负信号脉冲经电阻R37加到Q4基极,Q4截止,18V电压经电阻R39,D13加到LM339,6脚。使6脚反相电压高于7脚正相电压,LM339,1脚输出低电平。
