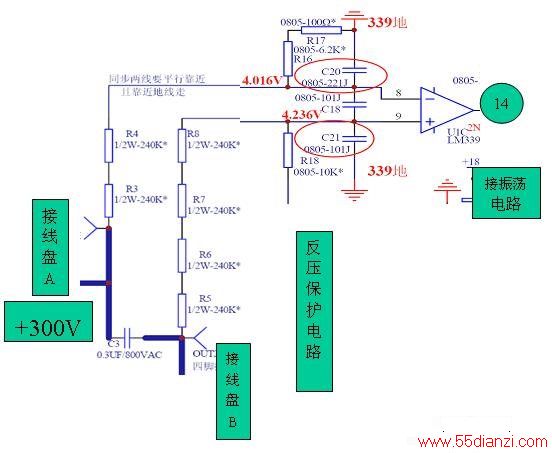

苏泊尔电磁炉瑞德C1215-B-DL02-A0主板同步电路如下图所示：
在不同功率状态下IGBT的驱动信号应当与加热线盘的状态保持协调（IGBT，C极低电平导通），完成协调任务的电路常称之为同步电路。当IGBT管饱和导通时，加热线圈两端的电压极性为A+，B-，正电压经R3，R4与R17，R16分压后加到LM99，负电压经过R5，R6，R7，R8加到LM339的9脚，14脚输出低电。＜后级电路给振荡电容充电，V1电压升高，IGBT驱动信号变低＞，IGBT截止时，线盘电流不能突变，给电容C3充电，线盘B+，A-，加在LM339的8脚，9脚电压反转，14脚呈开路状态，＜后级电路振荡电容放电，V1电压低于V2时，IGBT驱动信号变高＞重复下一个振荡过程。
