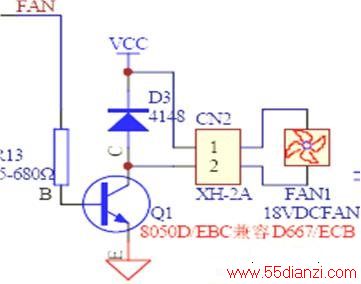

苏泊尔电磁炉瑞德C1215-B-DL02-A0主板风扇电路如下图所示:
1、将IGBT及整流器BD1紧贴于散热片上,利用风扇运转通过电磁炉进、出风口形成的气流将散热片上的热及线盘L1等零件工作时产生的热、加热锅具辐射进电磁炉内的热排出电磁炉外。 2、单片机10脚发出风扇运转指令时,10脚输出高电平,电压通过R13送至Q1基极,Q1饱和导通,VCC18V电流流过风扇、Q1至地,风扇运转;单片机发出风扇停转指令时,10脚输出低电平,Q1截止,风扇因没有电流流过而停转。
