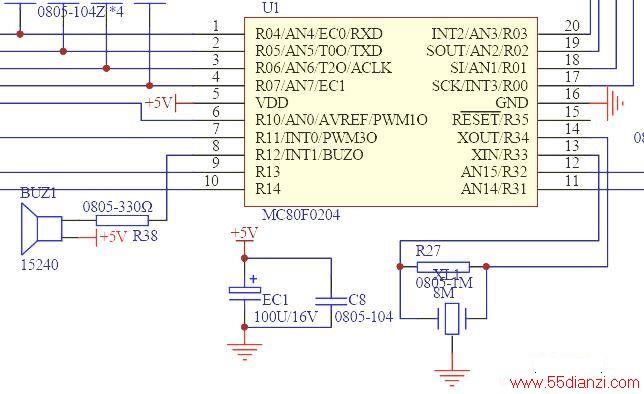

苏泊尔电磁炉瑞德C1215-B-DL02-A0主板时钟电路与蜂鸣器电路如下图所示：
单片机正常的工作，除稳定的电源供电外，还要有一个稳定的时钟信号，此电路的时钟由XL1，8M陶瓷振荡器提供。8M陶瓷振荡器经单片机的13，14脚，振荡信号提供给单片机。蜂鸣器经电阻R38由单片机直接输出波形驱动，使其发声。
