在焊接CMOS器件、场效应管、激光管等高输入阻抗器件时,为了防止烙铁漏电或静电感应将元件击_穿损坏,通常要求将烙铁外壳接地或断电使用。然而,前者有时会因接地开路而造成失误,后者又过于繁琐。本文介绍的具有接地线开路报警功能的安全插座,对于电烙铁或其他接地线不允许开路的电器均很实用。

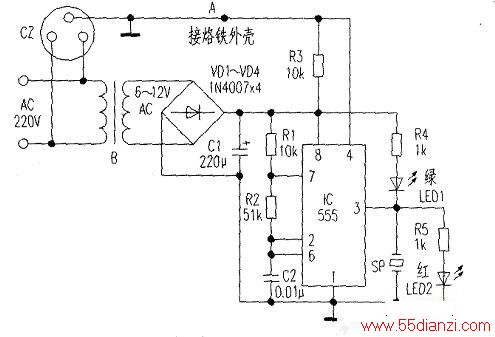

插座电路见附图。220V市电由B降压、VD1~VD4桥式整流、Cl滤波后得到9V左右直流电压作为电路的工作电压。IC(555时基电路)接成音频振荡器,A点接电烙铁外壳。当接地线正常时,IC复位端④脚为低电平,振荡器不工作,此时IC的③脚输出低电平,绿色LED1发光,指示电路处于正常状态。如果接地线开路,则IC的④脚被R3拉到高电平,振荡器起振,蜂鸣器sP发声,同时红色LED2亦发光提示。接好地线电路又恢复到正常状态。
