简易的气液增压缸控制电路

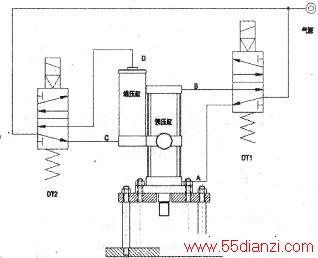

　　气液增压缸的外观结构与压缩空气接法分别如下图所示。
　　
　　图中是一款预压式气液增压缸。其工作驱动分别由两只气二位五通电磁阀DT1和DT2控制。DT1控制压缩空气进入预压阶段，DT2控制压缩空气对液体做功进入增压阶段。整个工作过程可分解为三个阶段：预压阶段、增压阶段和复位阶段。

　　

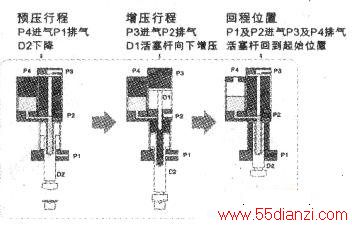

　　下图中蓝色代表气，黄色代表油，Dl代表气缸，D2代表液压缸，红色代表液力增压部分。

　　
　　预压阶段：气电磁阀DTI动作，压缩空气从P3口进入，从P1口、P2口排出，气缸Dl的活塞下降从而使增压缸D2的活塞下降，增压阶段：当下降到接触工件时，压缩空气从P4口进入，油缸中的油进入增压缸D2活塞的上部对活塞做功实现增压。
　　
　　复位阶段：当增压作业完成后气电磁F阀DT1、DT2复位，压缩空气从P1口、P2口进入，从P3口、P4口排出，恢复到原来位置。
　　

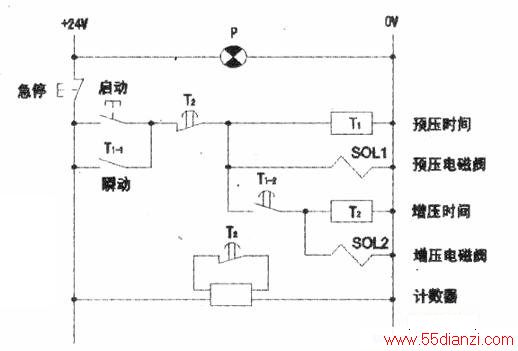

　　根据上述工作原理得知，这款气液增压缸的电气控制要点是能对预压和复位的时间的可控制。控制电路如下图所示。

　　
　　从图中可看出，调整时间继电器T1．就可以控制增压开始时间，调整时间继电器T2，就可以控制复位开始时间。T2的另一个辅助接头作为计数器的采样输入点。电气原理描述如下：通电后，通电指示灯P点亮，完成准备。
　　
　　按下启动按钮，直流24V正通过时间继电器T2的延时触点被加到时间继电器T1的线圈上，时间继电器T1得电开始时间计数。同时T1的瞬时动作触点立即闭合对启动进行自保持，电磁阀DT1的电磁线圈SOL1得电动作进入预压阶段。当时间继电器T1计数到设定值时，其计时触点T1-2闭合，直流24V电压被加到时间继电器T2上，时间继电器T2开始计时，电磁阀DT2的电磁线圈SOL2得电动作进入增压阶段，对工件做功。时间继电器T2计时时间到，T2的辅助触点T2-1断开，时间继电器T1、T2及电磁线圈SOL1、S012失电，系统复位，增压过程结束。时间继电器T2的另一个触点做为计数采样的信号输入。
