用电源变压器制作的一款红外线遥控电源插座

　　前不久，使用的一只YK-1D型无线遥控审源插座损坏．于是利用其外壳和电源变压器制作了一款用电视机，VCD机遥控器均能进行控制的红外线遥控电源插座。
　　

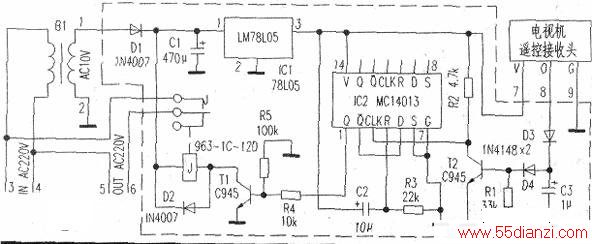

　　插座电路见下图。电路中采用了接收、放大、解调～体化的红外线接收头，继电器触发驱动电路使用丁一片双D触发器MC14013，本电路只使用其中一路并接成双稳态形式，D与Q相连，R、S端接地。接在R端的R3、C2阻容网络起通电复位作用，保证停电再来电时，插座处于“关”的状态。

　　
　　在平时，由于接收头输出端为4.2V左右高电平，T2处于导通状态，双稳态电路的触发输入端(CLK)为低电平，O端输出低电平，T1截止，继电器J不工作，插座无220V输出。按一下遥控器的任意键，接收头收到来自遥控器的信号，从输出端输出解调后的脉冲信号，此时输出端的电压降低，T2截止，相当于给CLK端一个瞬时高电平，Q端输出高电乎，T1导通，继电器J工作，其常开触点吸合，插座输出220V电压，再按一下遥控器，插座又失电。
　　

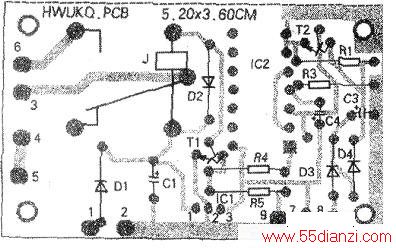

　　下图为印制板图。在制作时如发现抗干扰能力较差，可以采取以下方法来解决：电源变压器和一体化接收头不要离得太近，以免造成干扰。接收头信号输出端与线路板的连线采用屏蔽线，并在接收头的电源和接地端之间加一只47—100μF的电容。
