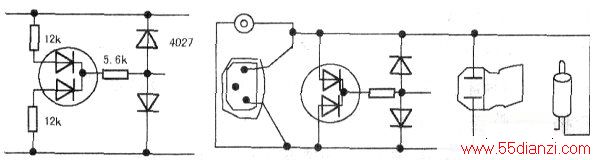

其实制作非常简单，用有刷控制器的盒子做外壳．两种不同的常见充电器的口和插头在里边对应接好（并联）后，用一只变色反光管、2个4U07二极管、3只电阻（其实一只就行，为了安全，又增加了两个10kΩ的保护变色管，毕竟接50多伏电压，反压很可能超过LED的反压，如果电流再过大，这损坏不可逆转）．相关电路如下左图所示。起初只根据LED的规律，只接了只5.6kΩ/1W电阻，实验时已经烧了一个LED了，所以，为稳妥起见，还是将其改造得暗点，不怕大电流，连接示意图如下右图所示。
注意：使用时，如显示绿灯则表示为常见的，如显示为红灯则为反极性的，必须一一对应。
