采用自动光控的霓虹灯循环发光电路

　　这种霓虹灯发光装置，在傍晚时霓虹灯自动点亮，白天霓虹灯自动息灭。霓虹灯发光顺序按递增循环控制进行，可方便的组成“庆祝元旦”、“xx集团”等四个字的霓虹灯。
　　
　　一，电路工作原理
　　

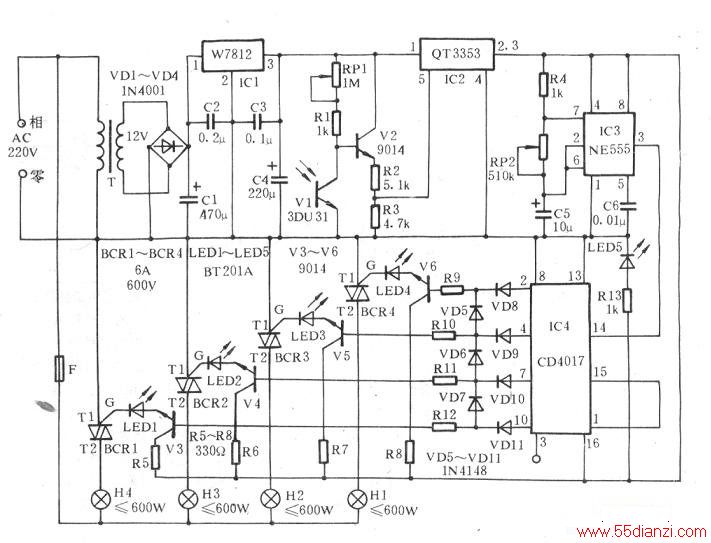

　　下图电路原理图，主要由电源、光控电路、电子开关、低频振荡器、十进制计数脉冲分配泽码器、驱动控制电路等组成。IC2是一种大功率高速开关集成电路QT3353，内部设有过压、过热、过流等多种保护。只要在控制端⑤脚加上1.6～6V之间的数字信号，就能高速地控制外接负载的导通与截止。当控制端⑤脚为高电平时，QT3353导通，输出端②、③脚均为高电平，反之亦然。由IC3、R4、RP2、C5组成低频振荡器，其振荡频率f一1．443/(R4+2R．RP2)C5。IC4是十进制计数／脉冲分配译码器CD4017，输入脉冲信号进行计数译码处理后，在③、②、④、⑦、⑩、①脚顺序输出高电平。VD5～VD11为隔离二极管，主要是为驱动触发电路提供控制信号，以保证Hl—H4按照递增循环方式进行发光。当夜幕降临时，光敏三极管Vl接收不到光的作用，内部阻值增大，使得V2正向偏置导通,IC2导通，从而使整个电路获得工作电压，这样IC④各输出端的工作状态，将受到IC3提供的脉冲信号所控制。

　　

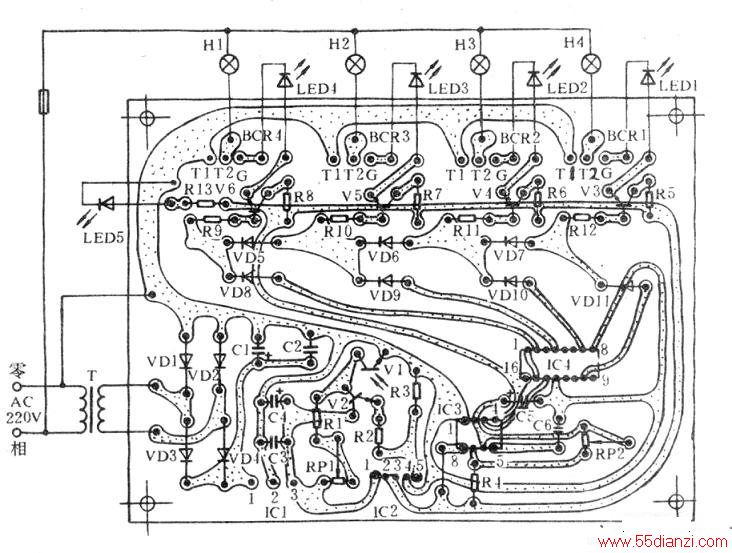

　　整个控制过程，当IC4的②脚输出高电平时，V6导通，随之BCR4导通，故H1被点亮；lC4的④脚输出高电平，则V5、V6均导通，使得Hl、H2均被点亮；IC4的⑦脚输出高电平时则V4、V6均导通，使得Hl--H3均点亮}IC4的⑩脚输出高电平时，则V3～V6均导通，使得Hl～H4均点亮。倘若IC4的①脚输出高电平时，则使IC4自动复位，又重复其控制过程。从而使霓虹灯H1～H4按递增式循环发光。白天时，由于Vl受到光线的照射，其内部阻值很小，使得V2反偏截止，故使IC2关断．H1—H4均不亮。下图是该装置的印刷线路版装配图。

　　
　　二，主要元器件选择
　　
　　IC1选用三端正输出稳压块W7812。IC2采用T220塑封装，具有5条外引出脚，①脚为电源端，②脚和③脚均为输出端；④脚为接地端；⑤脚为控制端。IC3为时基集成电路NE555(亦可用其它555型号)。十进制计数器／脉冲分配器为CD4017。Vl为光敏三极管3DU31型。V2~V6均选用NPN型9014晶体三极管。BCR1～BCR4均选用3A/600V的双向可控硅。LED1—LED5均为φ5mm发光二极管。RP1和RP2均选用精密实芯电位器。VD1～VD4为IN4148小功率二极管。
　　
　　其它元件参数均按图1中标注的参数选取。
　　
　　三．调整与说明
　　
　　光敏三极管Vl的安装位置直接影响着本电路的使用效果，因此最好使光敏管Vl的受光面露出机壳外，以便能受到环境光线的照射。
　　
　　改变RP1阻值的大小，可使该装置在不同的光照度下工作。RP1的中心端上移时则灵敏度增强，反之则减弱。调整RP2的阻值大小，可改变低频振荡器的频率，一般使振荡周期为1S左右，便可获得良好的霓虹灯发光递增效果。LED5作电源指示。LED1～LED4主要用于监视Hl～H4递增循环发光控制情况。
　　
　　使用时要注意220v交流电源的相线不要搞错。
