一款与众不同的小夜灯

　　这款采用高亮度纯白色(或琥珀色)LED作光源，具有耗电省，亮度高，且具有白天熄灯、晚上亮灯的自控功能，可广泛用于各种晚上需要微光照明的场所。
　　

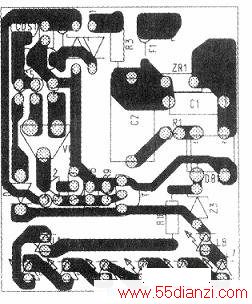

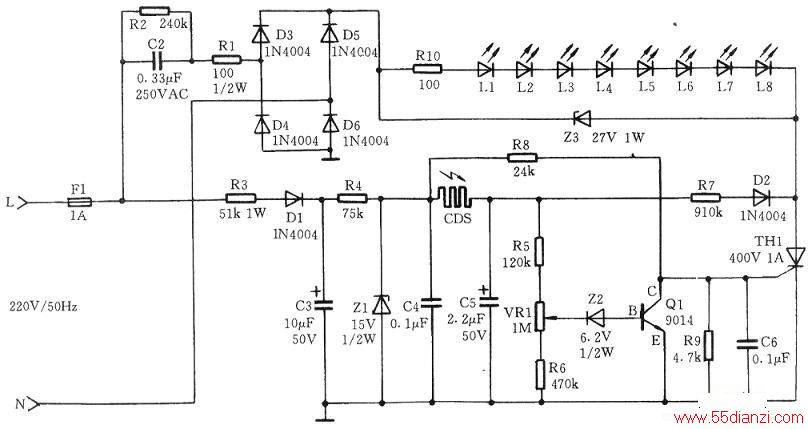

　　工作原理电路如下图所示：照明主回路由Fl保险，电容C2交流降压，桥式整流，Rl、Rl0限流，Zl稳压为8只LED提供最大不超过27V的直流电源，串接在主回路中的单向可控硅TH1作为开关控制LED的亮灯与熄灯。控制回路由R3、Dl、C3、及Zl组成电阻降压、半波整流滤波、并联稳压电路，为控制回路提供+15V的电源。由于CDS光敏电阻受光照的影响，在黎朋时分，它的电阻值随着环境照度的逐渐增大而逐步减小，VR1微调电位器的中点电压逐渐升高，当其电压升高到6.9V时，稳压二极管22击穿，导通，单向可控硅TH1控制极电压几乎为零，TH1关断，发光二极管熄灭，即为白天自动熄灭功能。黑夜降临时由于环境照度逐渐减小，CDS电阻逐渐增大，使得微调电位器VR1的中点电压逐步降低，当其电压低于6.9V以下时，随着22的截止而截止，由R8及的分压供电给TH1的控制极，使得导通，Ll-L8得电发光，此即为夜晚自动亮灯功能。VR1用于调节熄灯亮灯的环境照度。R7、D2及的加入，加入了控制回路接受光照的回差，可避免在早晚灯光的亮暗转换过程中产生抖动，其工作原理请读者自行分析。印制板如右图所示、板面尺寸43×51mm。

　　
　　元器件选择与安装
　　
　　保险丝选择250V/0.5-1A的即可，如工作正常也可不用。降压电容C2一定要选用耐压为交流250V或直流400V及以上的0.33μF金属化聚脂电容。CDS选用硫化镉光敏电阻，亮阻小于l0k，暗阻大于1M。TH1选用高触发灵敏度TO-92封装的400V/1A单向可控硅。VR1选用1M微调电位器。电阻的选择；除了图中标有功率的以外，其它所有电阻的功率均选择1/4W。
　　
　　LEDl-8选用直径为5mm的高亮度纯白色（或琥珀色）发光二极管，其参考型号为：SL905WC，正向压降约3.2-3.6V，正向电流约10～20mA，使用数量可根据需要而定。
　　
　　其它元件照图中选用即可。因整个电路由市电直接供电，所以在通电调试过程中一定要注意安全、小心电击。如有条件最好采用隔离变压器供电调试。由于电路较简单，只要元件选择正确、装配无误即可工作，通电后如光敏电阻CDS受光可熄灯，遮光可亮灯，即可进行亮灯照度调节。在黑暗的环境、本机LED亮灯的情况下，用一调光台灯对着CDS，逐渐增大调光台灯的亮度，当到达某一亮度时LED灯应熄灭，此时再将灯光调暗到需要亮灯的亮度，调节本机微调电位器VR1使本机刚好亮灯即可，反复几次即可调好。

　　将整机装到合适的绝缘盒内（如透明塑料盒），CDS的受光面一定要对盒外，使其可感应到外面的环境照度才可。盒的外型及安装方式读者可自由发挥，只是一定要注意安全，不要让任何带电部份裸露在外、以免发生意外。因本机在熄灯状态时，整机耗电仅0.2W左右、而在亮灯状态时，整机耗电也不超过1W，所以本机没有设置电源开关。
　　
　　由于本机采用高亮度LED作照明，所以无论是它的耗电量还是其照明亮度及使用寿命等性能指标均优于市面上流行的采用1W日光灯管的小夜灯。
