简单易制的磁体极性识别器

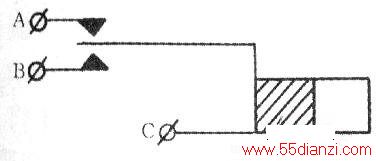

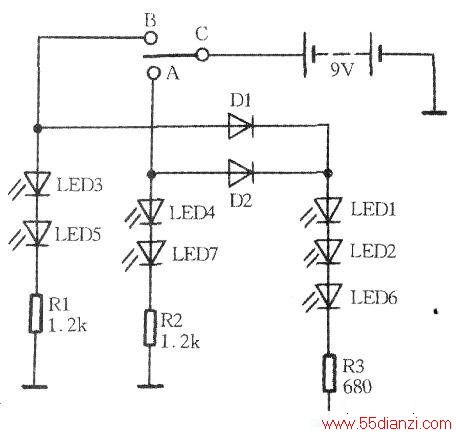

　  该磁体极性识别装置的原理如下图所示。其中右图为磁吸斥开关，它是利用同名磁极互相推斥，异名磁极互相吸引的原理制成。

　　
　　A、B触点之间的钢质簧片与一磁体的N极相接触并被磁化，待测磁体置于该簧片上方时，由于同名磁极互相推斥、异名磁极互相吸引，因此簧片将与B触点接触或与A触点接触，并控制原理图相应动作。
　　
　　当簧片没有受到外界磁力作用时，簧片便置于A、B触点中间位置。待测磁体置于磁吸斥开关的上方时，若吸引簧片与A触点接触，则发光二极管LED4、LED7被点亮，同时电源通过二极管D2向LED1、LED2、LED6点亮，该五只发光二极管将组成一个“S”笔画形状，以显示此时待测磁体的极性。各发光二极管的各笔画对应排列情况如下图所示，其中LED1、LED2、LED6为公用笔画段，即显示“n”、“s”形状时都需用到该公用笔画段。同理，待测磁极置于磁吸斥开关上方，若推斥簧片使其与B触点接触，则发光二极管LED3、LED5被点亮，同时电源通过Dl将公用笔画段的LED1、LED2、LED6点亮，从而显示出“n”形状，表示该磁极为N极。

　　本装置的关键部件为磁吸斥开关，其钢质簧片折成右图形状，并与一个强力永磁体的N极紧密粘合，簧片的弹性应保持良好。簧片与触点A、B间隙不宜过大，保持为1～2mm为宜，且能在磁体作用下与触点接触。使用磁体试验时簧片的动作应灵敏。须注意的是触点A、B处不应使用导磁材料，否则该开关将产生误动作。

　　
　　元件选择与制作
　　
　　LED1、LED4、LED7选用红色2×5mm发光二极管，其余四只LED选用红色2×7平方毫米发光管，按图3形状焊装在电路板上组成显示形状。Dl、D2为1N4148二极管，电源使用9V叠层电池供电。
　　
　　本电路可组装在一个塑料盒内，磁吸斥开关安装在盒的正面窗口处，上面覆盖一块薄塑料片，检验磁极时可将磁体放在该窗口塑料片上。
　　
　　LED显示窗安装在适当位置。安装完成后，仔细调整磁吸斥开关的位置使其达到满意的灵敏度即可。本装置当无外磁力作用时不工作，簧片处于中间位置而不耗电。本装置应避免强烈振动。
