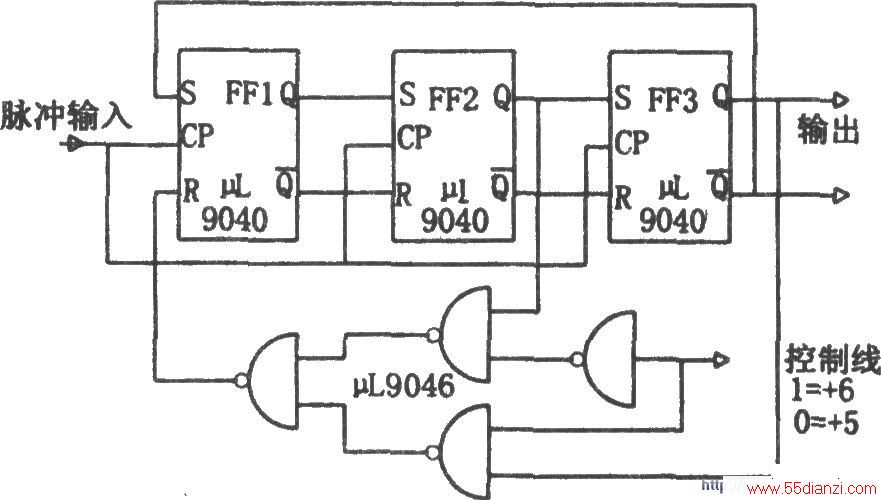

如图所示为可由逻辑电平雄制分频系数的分频电路。该分频器是由三个RS T触发器μL9040和四个“与非”门μL9046构成的，分频系数可以是5，也可以是6，由外加逻辑电平控制。控制输入端为逻辑“1”时，分频系数为6；控制输入端为逻辑“0”时，分频系数为5。
本文关键字：分频器 仪表-仪器，电子制作 - 仪表-仪器
