    卫星电视正在逐步走进千家万户,在卫星电视接收站的安装和调试过程中,抛物面天线的方位角和仰角的调试是关键。怎样才能保证天线精确地对准卫星呢?一种方法是边调整边观看电视机显示图像的质量,此方法的准确度较差。另一种方法是借助于卫星寻找仪,调整天线,使卫星寻找仪指针指示最大,这种方法调整速度快并且很准确。因此卫星寻找仪是卫星地面站安装时不可缺少的测量仪器旭市售的卫星寻找仪价格较高。本文介绍一种采用一体化调谐解调器的卫星寻找仪,它不仅制作容易,而且显示灵敏度极高,工作稳定可靠。

    工作原理

    卫星寻找仪的电路图如下图所示。

卫星寻找仪的电路图

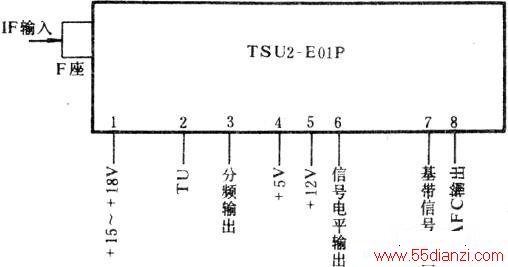

    TSU2是日本米兹米公司生产的卫星接收机专用的一体化调谐解调器,它集第一中放、第二本振、混频、带通滤波、第一二中放、锁相环解调、预视放等单元电路于一体。其引脚功能见下图。

TSU2引脚

F座与室外高频头电缆相连。①脚是高频头工作电源馈电输入(+15~+18V)。②脚是调谐电压输入。③脚是本振分频PSC输出。④脚是+5V工作电源输入。⑤脚是+12V工作电源输入。⑥脚是信号电平输出,用于指示卫星信号的大小,其输出直流电压为2--4V.信号越强输出电压越高。⑦脚是基带信号输出,外接视频、音频信号处理电路。⑧脚是AFC输出,眼踪范围为士7MHz。这里用TSU2来测量卫星信号的大小,因此主要是应用⑥脚的输出功能。

    RP1、R1等组成调谐电压调节电路。V、R2、R3等组成自动频率控制电路。IC3等组成直流线性放大器,RP2用来进行工作点电压调整,保证作信号强度指示的表头P有适当的指示值。

    仪器的工作过程是:当室外抛物面天线对准卫星时,由高频头LNB输出的950~1750MHz第一中频信号输入到TSU2,在调节RP1收到某一频道的节目时,⑥脚输出的直流电压增加,经IC3放大后使表头P的指示增大。当天线精确地对准卫星时,表头P的指示值最大。如果指示值超过P的量程,可适当调节RP2使指示值减小。当本振频率飘移时,⑧脚AFC输出电压发生变化,通过V反相后再通过R3对②脚电压进行调整,使本振频率回到原有值,起到自动频率控制的作用,保证RP1不需经常调节。

    安装和使用

    IC1、IC2分别用三端稳压集成电路LM7812和LM.7805,使用时要加散热片。IC3用LM741。P选用500μA的电流表,如选用其它规格的电流表,Rl0应作相,应的变动。P也可以用直流10v的电压表头,这时不用Rl0,直接接在IC3的⑥脚。

    T选用10VA左右、次级输出电压15V的电源变压器。

    一体化调谐器用TSU2,如用其它型号的一体化调谐器,要求其有信号电平或正向AGC输出,并根据输出电压对R5、R6等作重新调整。

    卫星寻找仪印刷电路板见下图。

卫星寻找仪印刷电路板

    仪器只要安装无误,不需调试即可正常工作。

    使用时先根据卫星的经度和接收站所在地的经纬度计算或查表得到天线的方位角及仰角,并把天线调至相应位置。接通仪器和高频头LNB的电缆后,先调节RP2,使表头指针有三分之一的满刻度指示,然后调节RP1使指示值增大,如表针指示没有变化,则适当改变一下天线的位置,再继续调节RPl,直至表针上升,并使指示值最大。这时天线已收到卫星信号,仪器被调谐在某一频道上。在此基础上不断调节方位角、仰角、极化、焦距等参数,直到表针不再上升为止。当表针满刻度时,可适当调节RP2使其减小后再调。

    经过几次使用后,可将常见的几个卫星上的有代表性的频道在RP1的旋钮上做上刻度记号,这样每次使用时就不必要先进行仔细调谐,直接将RP1调在预置的位置上即可。如果搞清楚了各个卫星上不同的频道,该仪器在寻找卫星的同时还可以对卫星进行辨别,这是其它卫星寻找仪不具备的功能。

    由于TSU2的输入频率范围为C、Ku波段兼容,所以该仪器既可以调整C波段的卫星天线,也可以调整Ku波段的卫星天线。
