变节奏的信号产生电路

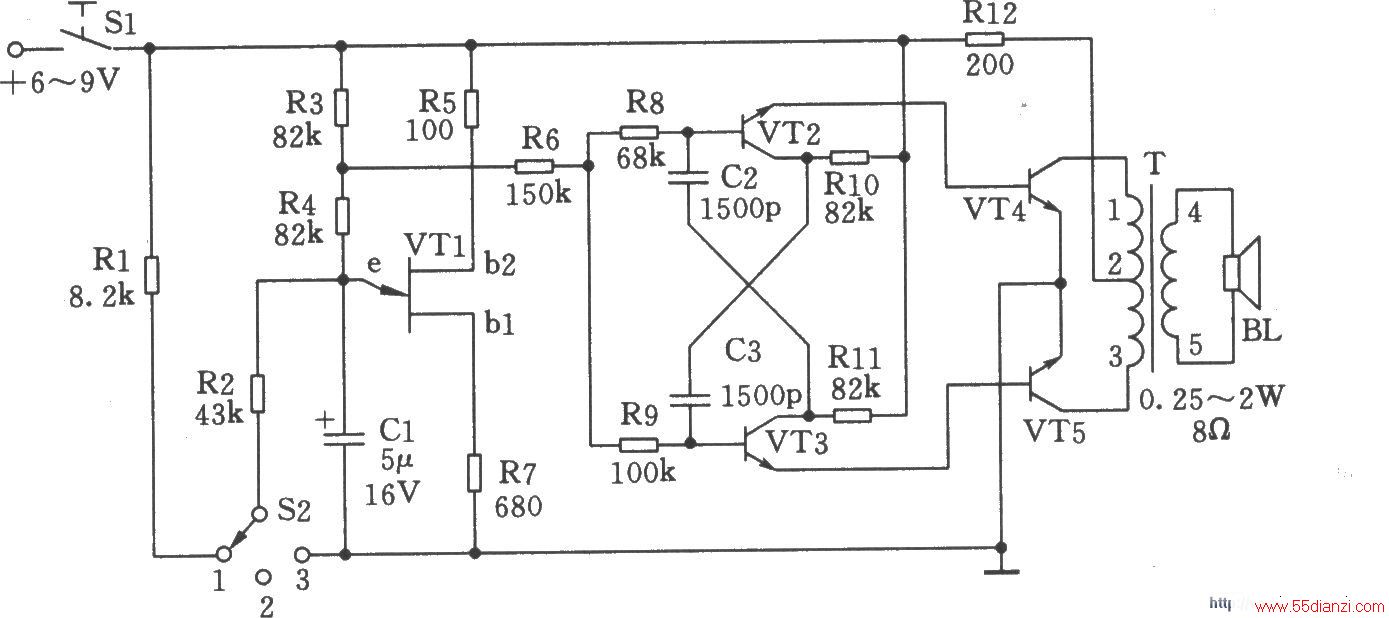

变节奏的信号产生电路可实现不同类型的告警，同时也可用在玩具中，其趣味无穷。电路原理如图所示。本信号产生电路包括单结晶体管VTl等组成的弛张振荡器，VT2、VT3组成的多谐振荡器及VT4、VT5组成的乙类推挽式功率放大器。

元器件远择：

VTl选用双基极二极管BT33C，该管子的bl、b2极之间直流电阻RBB，一般应为3～10kΩ。VT2、VT3选用9013，50≤β≤85。VT4、VT5选用3DGl28，50≤β≤65。对管VT2和VT3，VT4和VT5的电参数尽可接近一致，这样利于频率的准确性。电源开关Sl：KNX(1×1)。选择开关S2：KZX-1-3W1D(波段开关)。音频变压器T：选用MTT22罐型铁氧体，L1-2ΦO．13mm高强度漆包线，绕制380匝，L2-3ΦO.13mm高强度漆包线，绕制380匝，L4-5Φ0.19mm高强度漆包线，绕制46匝。电阻R12选用1／2WRJ型电阻外，其它电阻均选用l／8WRJ型电阻．
