无线电发射报警器中的晶振稳频的调频电路

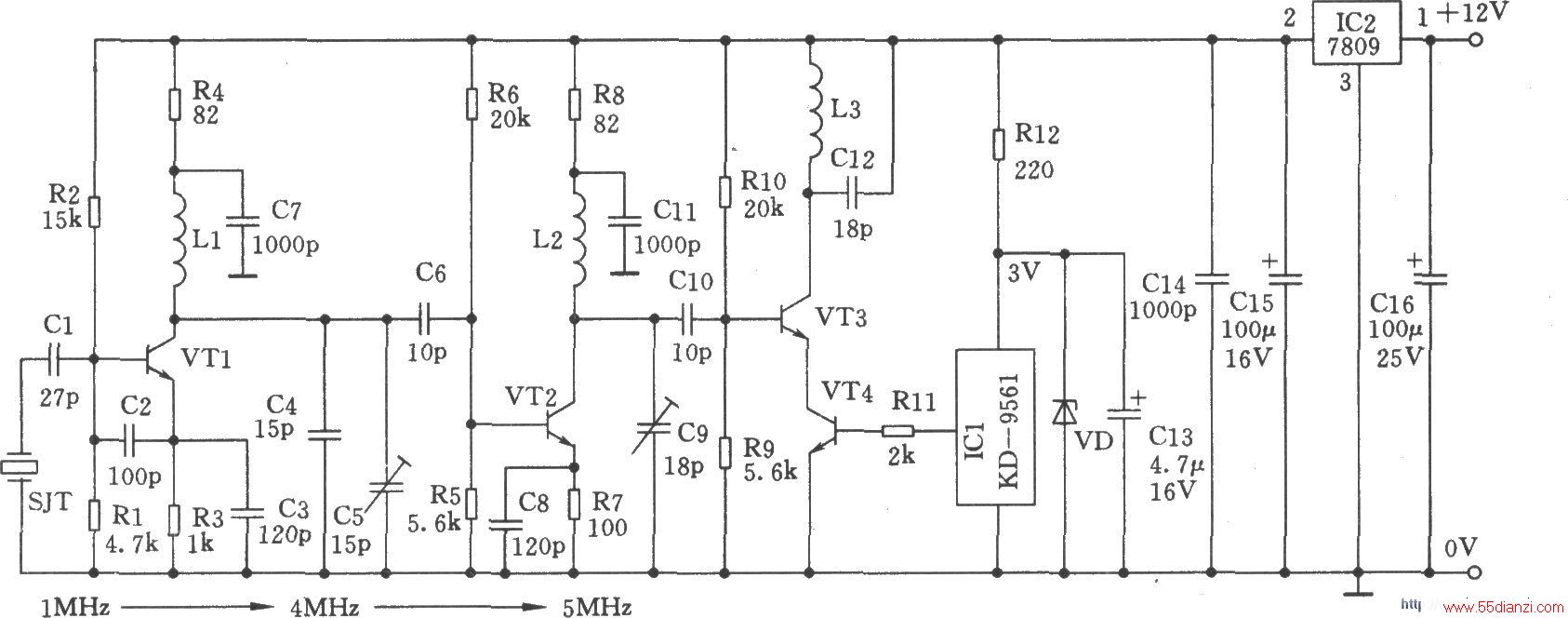

如图所示为晶振稳频的调频电路，主要用于无线电发射报警器中。由于该电路简单、性能稳定，体积小，成本低，是一种性价优越的电路。

性能指标：

(1)工作频率85～120MHz；

(2)输出功率为5～200mW(可调)；

(3)发射距离50～1000m；

(4)工作电压9VDC；

(5)工作电流50～60mA。

元件的选取与制作：

晶体三极管VTl、VT2选用3DGl30C、β≥50，VT3用L413K功放管，VT4为8050、β≥80。稳压二极管VD用3V、0．5W稳压管。ICl为KD-9561模拟软包装音响集成电路。线圈Ll～L3均需自制，用Φ1．2mm高强度漆包线在事5mm膜具上分别紧绕6T，5T，4T。圈后脱胎成空心线圈。所有高频回路振荡电容，宜采用高频陶瓷或涤纶电容器。其余阻容元件无特殊要求。天线TX用1／4λ塑胶多股导线代用。天线长度应取3.125÷4=0.78m(多股塑胶导线)。或用电视机拉杆天线代用。电池采用两块容量较大的6V电池串联成12V使用。
