从5G5544获取秒信号

　　电子制作中有时要用到秒信号，而用CD4060与32768Hz晶振组成的电路，只能获得周期为0.5秒的信号，需另加一级二分频电路才能得到秒信号。5G5544石英钟集成电路内部有15级二分频器，可以直接产生秒信号，且电路很简洁。
　　

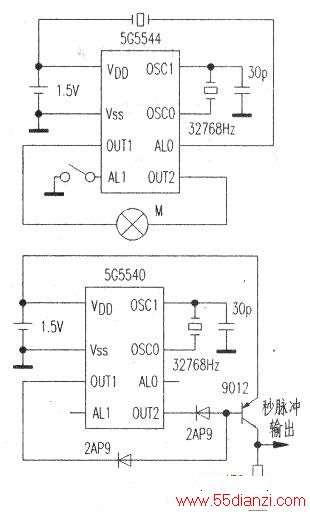

　　5C5544的电源电压范围是1.2-2V，典型值为1.5V，工作电流1.2μA。其应用电路如上图所示。
　　
　　OSC1和OSC2分别是振荡器输入、输出端，AL1、ALO分别是闹铃信号输入、输出端，OUT1和OUT2是步进电机M的两个驱动端。根据以上情况，可以给出由5G5544获取信号的电路见下图。
