窗户安装一种叫作门磁的报警器，加上一款红外线感应灯。
把红外线感应信号的功能，设置在窗户上，做成红外线报警器，就又可以开窗睡觉了。如何将两个电子产品组合在一起呢？分别打开两款电子产品内部，查看输入输出部分的电路图，再看电源供给回路。门磁的报警器的局部电路原理图如下图，比较简单。输入是一个干簧管，受磁体吸引而处于常闭的状态。移开磁体变成开点，输出部份的压电片发出声响报警，需人工关掉电源开关，而停止声响报警。

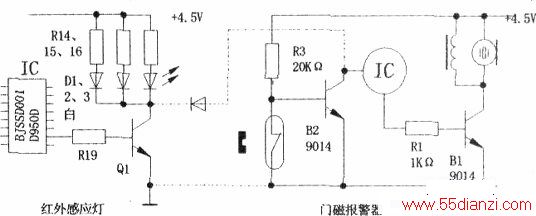

红外线感应灯线路原理比较复杂，但其输出部分很快就查清楚了。因为想到门磁报警器电路原理的输入信号，是一个开关量，很容易兼容其它。而就不在祥查其输入部分了，其输出部分如下图左边所示。输出是一个三极管直接带灯的电路，其结合的方式如图中的虚线，加一个二极管所示。二极管隔离两个三极管的输出，以免相互打架？这也是改装、组合电子产品需要注意的地方。先进行试验，再实际接线，观察工作运行情况。当手伸向红外感应器附近时，立即声响和灯亮，试验正常。再找一个门碰的磁体和一根线，安装在门磁报警器的位置。只要把线绊开，门磁动作报警声响，把两个功能都用上了。
