当某种原因使电网电压突然升高时，会使正在运行的冰箱、洗衣机、电视机、音响、电脑等家用电器遭受不同程度的损坏，严重时还会因此而发生火灾，造成很大的经济损失。本文介绍一种简易的过电压保护装置，一旦电压超过允许范围即可自动断电，电压恢复正常又可自动接通，对家电起到保护作用。
工作原理
该装置工作原理见图1。电容器C1将220V交流市电降压限流后，由二极管VD1、VD2整流，电容器C2担任滤波，得到12V左右的直流电压。当电网电压正常时，稳压二极管VDW不能被击穿导通，此时三极管VT处于截止状态，双向可控硅VS受到电压触发面导通，插在插座XS中的家电通电工作。

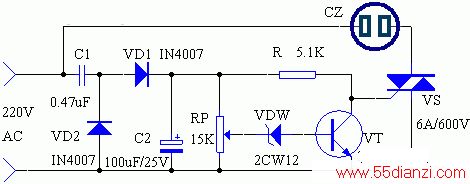

图1 家电过压保护电路
如果电网电压突然升高，超过250V，此时在RP中点的电压就导致VDW击穿导通，VDW导通后，又使得三极管VT导通，VT导通后，其集电极—发射极的压降很小，不足以触发VS，又导致VS截止，因此插座XS中的家电断电停止工作，因而起到了保护的目的。一旦电网电压下降，VT又截止，VT的集电极电位升高，又触发VS导通，家电得电继续工作。

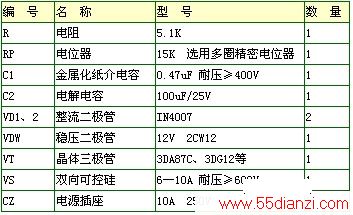

图2 元器件清单
该装置的调试十分简单，当电网电压为220V时，调整RP，使VDW不击穿，当电压升高至250V，VT饱和导通即可，调试时用一调压变压器来模拟市电的变化更方便。
