高层建筑配备供水、供热等的动力设备一般都安装在最下层（地下室层），即“设备层”；如何将这些设备的运行状态集中反映在值班室，以便直观地了解现场工作情况。为此，介绍一种简易的声光报警信号装置，该装置运行几年来，从未发生过误动作或失灵的情况。
有些“设备层”有消防系、喷井泵、稳压泵、冷却泵和供热泵等近30台泵设备，完全可以将这些电动机的运行状态反映在楼上值班室的“信号屏”内。
现分别说明如下。
图1是常见的动力设备单线系统图，其中QA为自动开关，KM-2是交流接触器接点，JR是热继电器，MA是电动机。
图2是信号指示部分。LED1为该设备正常运行的指示灯。当主网路交流接触器KM启动时，KM-1辅助常开接点同时接通，使LED1（绿色）点亮，表示这台设备正在运转。LED2为该设备故障指示灯，当某种因素（如负载加重）使电动机电流过大，导致热继电器JR动作时，JR的辅助常开触点JR—1闭合，继电器K1得电吸合，K1-1触点同时闭合，LED2（黄色）点亮，表示这台设备出现了故障。另外，如交流接触器KM因故障跳开，则LED1熄灭。

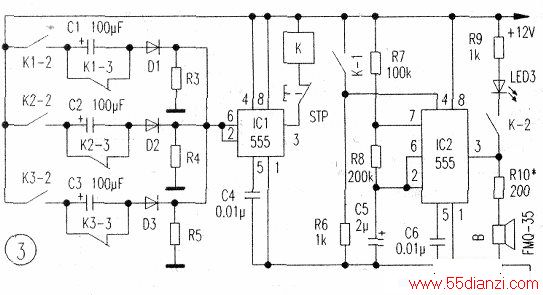

图3是信号报警部分。正常状态下，时基集成电路555 (IC1)输出端③脚为高电位，继电器K不吸合。IC2因第④脚为低电位而处于复位状态，即③脚为低电位，电子蜂鸣器B不发声。当出现故障时，如第一台电机出现故障，则继电器K1吸合，该设备故障指示灯LED2点亮，同时K1-2闭合，K1-3断开，+12V向C1充电，定时器IC1⑥脚电压瞬间上升到电源电压的2/3(8V)，输出端③脚翻转为低电位，继电器K吸合，K-1闭合使IC2复位端④脚变为高电位，于是IC2开始工作。IC2接成常见的多谐振荡器，当输出端⑧脚为高电位时电子蜂鸣器B发声；当③脚输出低电位时，LED3（红色）发光。声光提示值班人员该设备有故障，STP为手动复位按钮，可终止声光。图3中K2-2、C2、D2和K3 -2、C3、D3是第二台、第三台电动机的相关元件，表示该报警器可多台设备共用。
