1 引言
GPS 系统由多颗卫星组成，运行在受大气影响甚微的高轨道上，可以用来授时、测距、测量位置、测量运动载体的速度及方向。如今GPS 接收设备的应用已经很广泛，但一般都是单个GPS 接收设备工作，只有在一些专业设备上才采用多个GPS 接收设备协同工作，以获取高精度的位置、速度、方向等。但这些设备都很专业，价格昂贵，一般人很少有机会接触和使用。本文中讨论一种简单易行，低成本的多GPS 接收设备协同工作，以获取载体在运动状态中方向的定向仪的实现。
2 GPS 定向
GPS 可以用来确定运动载体瞬时速度的大小及方向，其原理是利用多普勒原理使用无线电信号来进行测定。由于卫星与运动的载体之间存在相对运动，根据多普勒频移原理，卫星播发的信号频率在运动载体接收时会产生频移，通过观测这个频移量可得到速度的数值及方向。
市面上常见的普通GPS 都支持NMEA 数据通讯协议，所谓“NMEA 协议”是由美国国家海洋电子协会（NMEA- The National Marine EleCTRonICs Association） 制定的一套通讯协议，是为了在不同的GPS 导航设备中建立统一的BTCM（海事无线电技术委员会）标准。GPS 接收设备根据NMEA- 0183 协议的标准规范，将位置、速度等信息通过串口传送到PC 机、PDA 等设备。
NMEA- 0183 协议定义的语句非常多，但是常用的或者说兼容性最广的语句只有$GPGGA、$GPGSA、$GPGSV、$GPRMC、$GPVTG、$GPGLL 等，其中，我们只给出重点使用的常用NMEA- 0183 语句的字段定义解释：
（1）$GPGGA:包含当前点位的位置信息
例：$GPGGA,092204.999,4250.5589,S,14718.5084,E,1,04,24.4,19.7,M,,,,0000*1F
字段0:$GPGGA,语句ID,表明该语句为Global PositioningSystemFix Data（GGA）GPS 定位信息
字段1:UTC 时间，hhmmss.sss,时分秒格式
字段2:纬度ddmm.mmmm,度分格式（前导位数不足则补0）
字段3:纬度N（北纬）或S（南纬）
字段4:经度dddmm.mmmm,度分格式（前导位数不足则补0）
字段5:经度E（东经）或W（西经）
字段6:GPS 状态，0= 未定位，1= 非差分定位，2= 差分定位，3= 无效PPS,6= 正在估算
字段7:正在使用的卫星数量（00 - 12）（前导位数不足则补0）
字段8:HDOP 水平精度因子（0.5 - 99.9）
字段9:海拔高度（- 9999.9 - 99999.9）
字段10:地球椭球面相对大地水准面的高度
字段11:差分时间（从最近一次接收到差分信号开始的秒数，如果不是差分定位将为空）
字段12:差分站ID 号0000 - 1023 （前导位数不足则补0,如果不是差分定位将为空）
字段13:校验值
（2）$GPVTG:包含速度及方向信息
例：$GPVTG,89.68,T,,M,0.00,N,0.0,K*5F
字段0:$GPVTG,语句ID,表明该语句为Track MadeGood and Ground Speed（VTG）地面速度信息
字段1:运动角度，000 - 359,（前导位数不足则补0）
字段2:T= 真北参照系
字段3:运动角度，000 - 359,（前导位数不足则补0）
字段4:M= 磁北参照系
字段5:水平运动速度（0.00）（前导位数不足则补0）
字段6:N= 节，Knots
字段7:水平运动速度（0.00）（前导位数不足则补0）
字段8:K= 公里/ 时，km/h
字段9:校验值

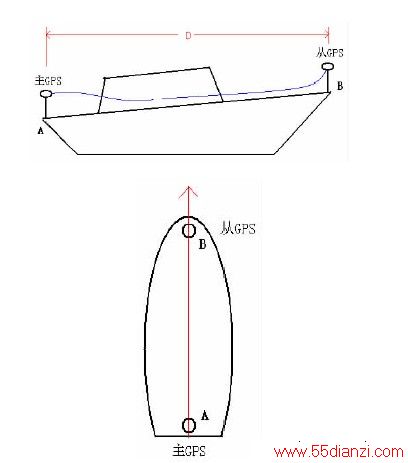

本文中讨论的定向仪就是使用上述信息来实现定向的，具体实现原理如下所述。将两个GPS 接收设备安放在一定长度的刚体上即可进行该刚体的定向，例如图1 中为了测定船载航行时窗体的航行而分别在船头和船尾放置了GPS 接收设备：
图1 定向仪的使用
