为了提高筛板冲孔机的工作效率，降低工人劳动强度以及安全生产，有必要使用自动送料机构。但对于不同规格的冲床，生产不同规格的产品，选用不同的送料装置，对于节约成本，提高送料精度等都有显著不同。常见的多是像《设备管理与维修》2002年6期中介绍的在压机滑块上安装齿条的方法。但对于中小吨位压机冲制尺寸较小的筛板，则采用如下结构的送料装置更为简单，且送料精度可达0.02mm以上，制作安装容易。

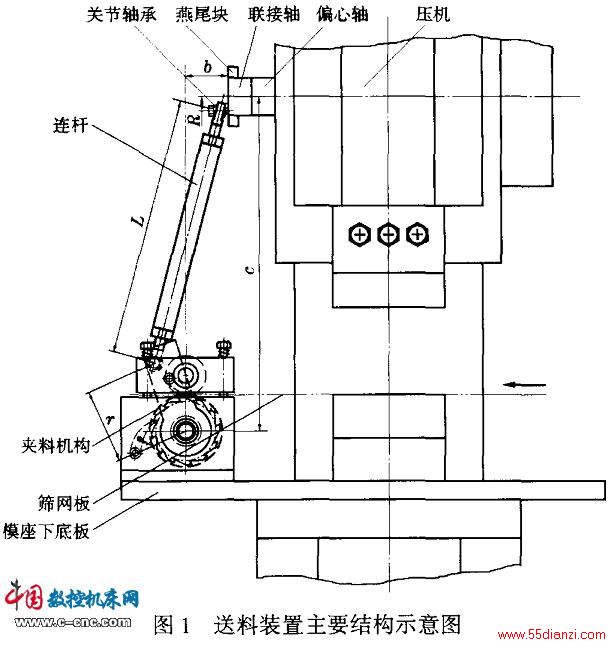

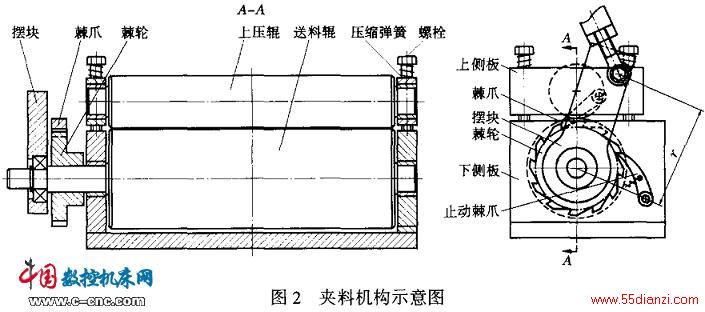

该装置主要结构示意图见图1所示。在压力机偏心轴一侧加上联接轴，在联接轴的端面开一燕尾槽装上燕尾块，燕尾块在槽内可以调节，并与连杆一端的关节轴承相连接。连杆另一端的关节轴承与夹料机构中的摆块相连接（图2）。
