这是一个有趣的小制作，实体部分只有肥皂盒大小，可以藏在盆景的假山下面．产生许多小水柱，形成美丽的微型喷泉，令人惊奇赞赏。其实喷泉的核心是一台小水泵，将水吸起喷出，不断循环。

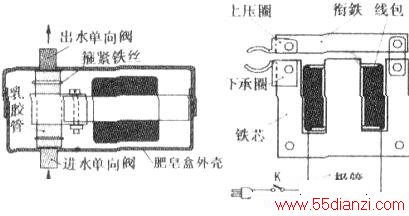

喷泉水泵的特点是流量小、压力高。因此一般的旋转离心式水泵并不合适。这里采用的是没有电机的电磁震动泵，其结构如下图所示。
泵体由一段乳胶管和两个单向阀组成。泵体夹在电磁铁的两个弧形压圈中．而压圈固定在电磁铁的衔铁和山字形铁心上。电磁铁的线包，经过一只二极管和开关，接到220V交流电源去。
当接通电源时．50Hz交流电在线包中产生交变磁场，吸引衔铁产生50Hz的震动，不断挤压乳胶管，改变其内部容积，挤出或吸进水流；由于单向阀的作用．水流只能够往出水方向流出，从而产生较大压力，水流通过细细的喷头形成水柱，飘洒而下形成美丽的小喷泉。
E字形铁心，可以使用一般的输出变压器铁心，边长6~8cm，叠厚10一12mm。夹持乳胶管的上压圈、下承圈都是1~1.2mm厚的铝片作的，非常简单。
利用螺钉或者铆钉固定在铁心和衔铁上，乳胶管泵体，利用橡皮筋捆在上压圈、下承圈上即可，也起到夹紧上压圈和下承圈的弹性箍的作用，同时可以控制压力以调整电磁铁的间隙宽度，使衔铁跳动的幅度最大。线包是用O.1mm的漆包线，绕2000圈。再烘干、浸漆密封。
二极管为一般整流管，其作用是将交流市电整流为50Hz的半波脉冲，不然线包中虽然通过的是50Hz的交流电，但是正负半周都会吸引衔铁，吸力却是100Hz的，电磁铁震动频率太高，单向阀难以及时反应。
整个水泵，安装在一个大小合适的肥皂盒中。业余制作不可能去开模注塑，所以应是先选定肥皂盒，再确定铁心的尺寸为好。

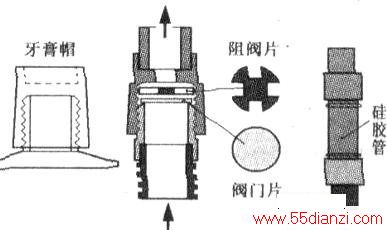

这台喷泉的制作关键，并不在于电磁铁部分，而是在泵体的单向阀。单向阀的结构如下图．为了爱好者制作方便，这里是利用废弃的牙膏帽做的，当然也可以利用合适的其他塑料管。把牙膏帽的圆盘去掉，从根部切下带螺纹的头部，再找一段合适的管子，如圆珠笔管等，旋进带螺纹的头部中，以接长下端便于连接其他管子。把牙膏帽的头部（一般是圆锥状）适当锉成等直径的圆管，顶部钻个圆孔，以便水流进出，再接上一段管子，以便和其他管予连接。
从图的中部图可以看到：单向阀的工作，主要是依靠圆形的阀门片。当水流从图中下面箭头方向流上来时，冲开阀片．通过十字形的阻阀片四周的空隙流出：而当水流欲反方向流动时，阀门片则盖紧在牙膏圆管口上，而不能够流动，这样就完成了单向阀的作用，只准水流从下往上流动。制作时，最好将牙膏管口打磨平整．以便与阀门片紧贴。
阀门片是用涤纶薄膜制成，厚度非常关键，太薄了易弯曲，不能够有效封闭：太厚了不能够快速震动。厚度以0.1~0,2mm为好。直径大小刚好盖住牙膏管孔，又比牙膏帽的内径略小，才能够在空间中自由活动。阻阀片的作用是防止阀门片的位移太大而不能够快速返回，其间距离以2mm为好。阻阀片与牙膏帽顶部的距离，可以用其他管子或垫圈来设定。当调整正确时，用嘴快速吹气、吸气，气流只能够往一个方向通过，而且启闭灵活。最后，用502胶水固定各段管子即可。
将两只相同的单向阀，顺方向与一段乳胶管“串联”连接，乳胶管是选用医用听诊器那种柔软而富有弹性的软管，连接好后，用嘴吹气检验，保证其通过方向一致，再用细铁丝扎紧乳胶管与单向阀的连接处，则泵体大功告成。此时如果把泵体下端浸入水杯中，用手捏挤乳胶管部分、就会有水流喷涌而出；如果不行则需要检查、重新组装。
将泵体用橡皮筋固定在两个夹持压圈上，就可以通电试验了。
电路通电试验非常简单，通路即可。关键在于调整泵体的工作状态：
反复调整上压圈、下承圈的距离和橡皮筋的箍紧程度，正常时，通电后衔铁震动幅度够大而有劲，泵体发出“咕咕”的吸气声音，用手指姆轻轻堵住进水单向阀的入口，皮肤会感到被一股吸力紧紧吸住，而且泵体震动声音会发生改变。如果衔铁震动范围太小，说明距离大了，可以改变衔铁与铁心另一端的位置，可以移近一些，以不妨碍衔铁震动即可。必要时，可以在两个磁极之间．涂满用润滑脂拌合的铁屑粉（在喇叭技术里称为“磁流体”）．这样磁力可以大大增强，能够喷出一米多高的水柱。但是要注意，“磁流体”不要沾到乳胶管上．可以用玻璃纸等包裹隔离，否则会腐蚀乳胶管，缩短使用寿命。
通电试验正常后，就可以把整个水泵，装入一个大小合适的肥皂盒中，除避开会震动的衔铁外，用泡沫塑料塞紧；乳胶管的长度，要保证二只单向阀的塑料端头．能够伸出肥皂盒的底面和顶盖之外，以便于与其他水管连接，又不会露出乳胶管，否则不好密封。组装好后，再用热熔胶或其他胶料封注肥皂盒上下两半．及肥皂盒壳体与单向阀端头间的缝隙，保证能够淋水而不致漏电。
喷头可以用软塑料管制作，方法是；将三根缝衣针插在文具橡皮撩的侧面上，相互间距2mm，互相约有3~5a夹角，将一小段聚氯乙烯软管，用电烙铁头烫软到发粘．迅速套到三根缝衣针上捏紧，待冷却后从缝衣针上取下，将捏平端稍事修剪，就成为有三个喷孔的喷头了，可以喷出三股有一定夹角的水柱，简单实用，又物美价廉。
