方便实用的触摸式数显调压多用插座

　　这里介绍的触摸式数显调压多用插座，具有8挡电压输出，并有相应的数字显示，直观明了。调整电压，只需触摸相应的金属片即可实现，使用方便。
　　

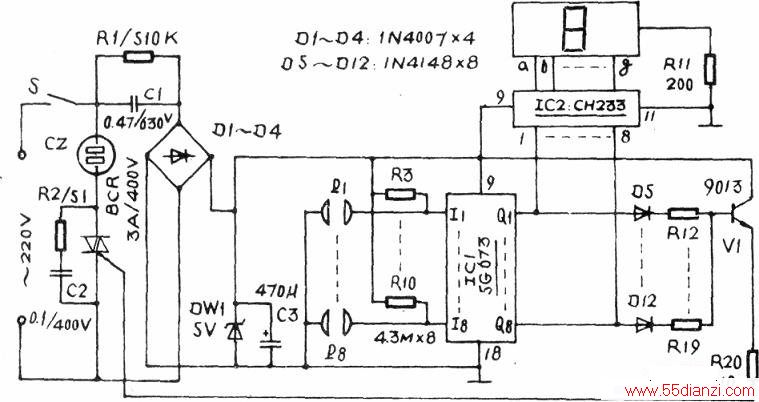

　　工作原理：触摸式数显调压多用插座的电路如图所示，整个电路由电源电路、电子触摸开关电路、数显电路及调压电路构成。
　　
　　电路中IC1为8位触摸式电子互锁开关集成电路5G673．当用手触摸金属片P1~P8的任一片时，IC1相应的输入端11~18呈低电平，与之对应的输出端Q1~Q8变为高电平，而其余输出端因内部互锁复位作用均为低电平。
　　
　　IC2为电视频道指示用的译码驱动集成电路，与后接的共阴式数码管相对应。
　　
　　IC2的①一⑧脚分别加上高电平时，LED数码管便分别显示“1”。“8”数字。IC2的输入端与IC1的输出端相连接，因而IC1选择哪一通道，数码管便会显示出相应的数字。IC1的输入端I1~18的引脚依次为①③⑤⑦⑩（12）（14）（16）脚，其输出端Ql~Q8的引脚依次为②④⑥⑧⑧（11）（13）（15）（17）脚。
　　
　　电路中，D5～D12为隔离二极管。
　　
　　R12一Rl9的阻值各不相同，控制可控硅BCR的导通角不同，便会在插座CZ中负载上获得不同的电压值，其具体阻值需要在实验中确定。方法是，用可调电阻来代替某一通道中的电阻如R12，一边用万用表的交流电压挡测插座CZ（接好负载）两端电压，一边调节可调电阻的在路阻值，直到获得满意的电压值为止，然后用万用表测出可调电阻的在路阻值，用固定电阻换上即可。
