方便实用的午休提醒装置

　　很多人都有中午午休的习惯，对于上班族午休又怕时间超过，这就需要有一个提醒装置，而本文介绍的午休定时器就能满足这一要求。它的最长定时时间可以达到3小时，从IO分钟定时到3小时定时．每隔10分钟一挡，共18挡。
　　
　　电路原理电路图如附图所示，它采用了89c2051单片机做主要元件，软件使用汇编语言。引脚P1.O～P1.7作为定时时间显示的输出引脚。当其中的引脚为低电平时，相应的发光管发光。10_60（1小时）分钟段，只有单只发光管发光，而1小时10分钟到1小时50分是二只发光管组合发光。然后，再到2小时由单只发光管发光，再到2小时50分钟由二只发光管组合发光。最后3小时也由单只发光管发光。
　　
　　轻触开关S1是用来进行时间的设定。如果一轮时间设定过后（18次），再按SI则发光管全灭，说明单片机进入初始阶段，接着再按又是新的一轮开始。当设定完毕，再按一下S2进入定时．工作状态。
　　
　　需要注意的是：当所有的发光管都不亮时．按下S2则不会定时。发光管LED1是用来显示定时开始的，只有按下S2LEDl才会亮。当定时时间到时．LEDI会闪亮，并且P3.7引脚输出脉冲信号．使蜂鸣器HD发出“嘀嘀”的提示叫声．电阻Rl和Cl组成单片机复位电路，开机有效。2051单片机工作电压在2.7—6V．这里取4.5V,即用三节5号电池供电。
　　
　　软件分析
　　
　　由于时间显示采用发光管的组合进行显示．故采用了查表程序。当然，该查表程序并不复杂，有19项内容。而其中一项为FFH，即发光管全灭。程序使用了定时器O作为计数脉冲的计数，并采用了方式2（有自动再装入功能）。为了达到按动微动开关Sl时不误动作，这里采用了软件去抖程序．计数脉冲由P3.3引脚产生的，但真正做为计数脉冲的并不是P3.3引脚产生的。它是经过两个NOP指令由P3.4引脚产生。最后．定时开始的确定脉冲由P3.2脚产生。这个不需要加去抖程序。因为一经确定，单片机就进入了定时程序，后而高低电平的变化（微动开关S2产生的）不会影响定时程序的工作。
　　
　　定时程序中，同样使用了定时器。不过是定时器l方式1进行定时。它采用了lOOms为一个定时单位，并进行三重循环工作。如10分钟则循环6000次，程序中使用中断，即定时器时间到会向CPU提出中断请求进入相应的程序。另外，程序中使用了DELAY和DELAY1两个延时程序。
　　
　　硬件制作
　　

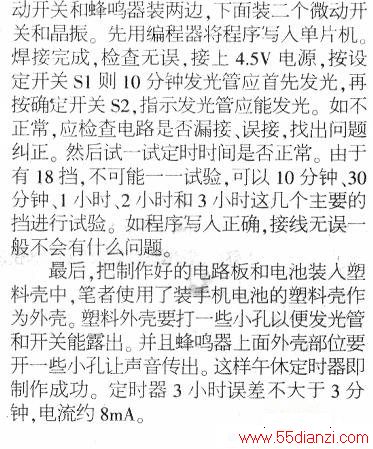

　　可采用洞洞板制作电路。板的上方装元件，下方印刷电路焊接和布线。这样看起来比较简洁。9只发光管装在板的前面，单片机芯片装在中间，拔
