在电子，电器设备的故障维修中，检查出损坏的元器件，大部分都比较好代换，唯独稳压二极管代换起来比较麻烦一些，一是不同型号间代换查找困难，二是由于元器件个头小，打印在元器件上的符号，文字就更小，难以辨认，还有一些字迹模糊或不全就更难办了。所以，为了便于维修时找出需要代换的稳压二极管准确的稳压值，而不光是用数字万用表的电压挡测量它的好坏。因此，自制一台简易的稳压二极管测试仪，它极大的方便了在日常维修工作中代换稳压二极管。

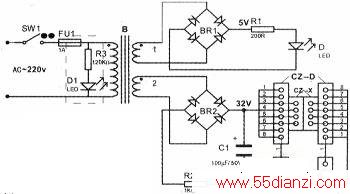

这台测试仪，是利用废弃的电视天线控制盒和里面的电源变压器作为主体（该变压器经加入整流改装后输出的直流电压为32V，配合数字万用表就基本能满足32V以下到23V的所有小功率稳压二极管测试，相当方便实用。电路如附图所示。
使用方法：通电后闭合电源开关(SW1)，指示灯D亮，将数字万用表置于直流电压50v挡，红表笔插在A孔，黑表笔插在B孔位置，再将待测稳压二极管（按正负极性）插入cZ中，这时电压表显示的数值就是稳压二极管的稳压值。图中CZ-D（即外面两排，它是选用的集成块插座，在它里面再插入一个小的8孔集成块插座(CZ-D)，井焊接好两边的连线，这样适应各种不同脚距的稳压二极管插座，就完成了。测试时，不用弯稳压二极管管脚就可以直接选择跨接在脚距合适的A、B两插孔里，使用非常方便。

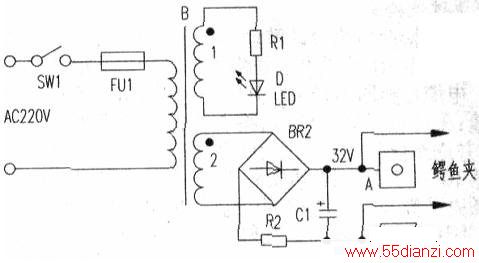

改动的电路，先将电源变压器D一次侧的D1、R3去掉不用，将D二次侧1的BR1四只整流二极管也去掉不用：直接接上R1和D/LED，作为整个测试仪的工作电源指示灯。D1、R3与BR1、R1、D重复的主、二次侧电源指示灯对于“简易稳压二极管测试仪”
这样简单电路完全没有必要。改动后的电路显得简洁明了，功率耗能也相对减少了那么一点点。
二次侧2测试稳压二极管的插座cz、CZ-D的设计略显繁琐，根据我们维修工作的实际情况，使用时不一定很方便；不如直接在32V电源与滤波电容C1的两端连线接上两只不同颜色的微型鳄鱼夹来的简单实用。使用鳄鱼夹在测量不同的稳压二极管时，不会有考虑所测量的稳压二极管“脚”的长短、弯曲、粗细等异同带来的测量不便问题的存在。鳄鱼夹很随意地夹住稳压二极管的两端即可，简单方便。以上供参考。
