实用简单的有源电视信号分路器

　　现代生活中将面临的问题是在公寓中如何对各种电视信号进行分配。若采用无源被动式分离器，对弱信号接收将变得不可能，必须采用有源分离器以保证在整个频率范围内无损耗工作并具有一定的信号放大。
　　

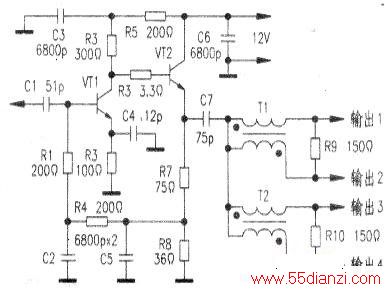

　　为了解决上述问题，设计一种实用简单的有源电视信号分路器，电原理如上图所示。该电路由两级宽带放大器VT1、VT2及由混合耦合器T1、T2构成的分离器组成。
　　
　　通带频率40 ~750MHz，放大系数3—6dB，第一级由低噪声晶体管构成，第二级由中功率晶体管构成。因此，该分路器具有低的固有噪声和比较大的动态范围。
　　
　　VT1的输入阻抗大于75Ω，并且在整个频率内变化1.5 ~2倍，为了匹配需对其进行平衡校正，并使其接近于电缆的波阻抗。
　　
　　电阻R1选取200Ω，在放大器四个输出端的每个输出端保证不失真电压达到400mV，所应用的混合耦合器输出端之间的去耦在整个频率范围内不差于10dB，以降低讯号用户相互之间的影响。
　　
　　分路器可通过单独的导线或者高频电缆供电。如果有源电视信号分路器与电视设备共处电源接线盒，采用上图所示第一种馈电方式，如果不是则应采用高频电缆供电，馈电应采用下图电路。
　　
　　供电电压由接至输出端1的电缆馈入，电源电压通过100μH的电感L1加至它们的接点处。同时其他终端用100pF左右的电容器进行隔离接至电缆，分路器消耗的电流约为60mA。互感器T1、T2用两根φ0.2mm的漆包线重叠绕制在磁导率为600～2000，书7mm~10mm的环形铁心上，共绕10匝且均匀分布。电感线圈L1用上述相同铁心和导线绕制，电感量约100μH。
　　
　　安装时电阻、电容、互感器等元件的引出端长度要尽量的短。
　　
　　电路的调整主要是选取电容C4校正其幅频特性，希望在分米波范围内幅频特性有较小提升，以补偿高频电缆在该频率段增加的损耗。如果与电容器C7串接阻值5~15Ω的电阻，可提高放大器工作的稳定性。
　　
　　在下图中，电感L1的一端接至VT2集电极，另一端接至电容器C7。
