一、彩色液晶屏与投影灯亮度
我们都知道液晶屏是利用光阀作用来产生影像的。液晶屏用在投影机上时，即使电路没有信号，它也会投到屏幕上并显现点状光亮。这些光亮不受光阀控制，也就是我们所说的漏光。有漏光的屏幕所投出的影像在屏幕上好像有一层雾，影像在雾里面，没有真实感。
而漏光又与光源亮度成正比，因此要根据液晶屏漏光程度来选择光源的亮度。
目前，国内的液晶屏多为进口二手液晶屏，而各品牌液晶屏的情况又大不相同，对这些漏光较重的液晶屏采用小功率的灯泡效果会更好，同时还有利于散热。有的朋友为了提高亮度，使用大功率灯泡，这样就增加了漏光，同时又产生了散热的问题，于是又只好加些蓝玻璃、散热网等来散热，因此又降低了亮度。所以倒不如直接使用小功率的灯泡。
对于液晶屏的像素问题，你如果是发烧友的话，还是用6”以上的真彩屏，30万以上的像素，否则像素低，影像效果差，你这个发烧友是烧不起来的。
二、散热方面的处理
自制的彩投机箱和购买的成品机箱，由于机箱内的空间比较大，风扇的风力不会集中吹向发热体，也就不能很好地散热，热量在机箱中又会影响电路部分的正常工作。
为了解决散热问题，笔者在机箱内电路部分与光路之间加装一块隔板，再在隔板上靠近液晶屏的地方安装一个吹向液晶屏的风扇，风从机箱散热孔吹向电路部分为电路散热，而后风扇又将这部分风吹向液晶屏，为液晶屏散热。这样隔板既可挡住光从机箱散热孔射向外面影响观看，又可挡住光路的热量进入电路部分影响电路的正常工作。
风吹过隔板到液晶屏的一面，用薄金属板做一个挡风盒，当风吹向液晶屏时，挡风盒使风从它的出口集中吹向液晶屏的中心面上，有利于散热。如下图所示。
光源的散热是在发光体的外面做一个通风方盒（也用金属薄板），方盒的尺寸根据反光碗的大小来决定，在碗的四周要留有一定的通风空间。
方盒上面做一个方便调光的可抽开式的门，方盒的前面装有可抽式隔热网（根据需要决定是否加隔热网）。经过以上处理后，机箱的盖板不关也能正常散热，日后开启机箱调试机器也很方便。如下图所示。
三、电路部分的运用
自制彩投的主要件液晶屏是个怕热的器件，所以它的散热是个难题。封燕鸣先生在自制彩投注意事项中提到过：“停机后让风扇继续工作5分钟”。为了解决风扇与光源的开关机安全关系，笔者在机器上装有两个开关，通过改变开关接线方法，使开机时风扇先开，当风扇通风正常后再开光源（灯泡），如果风扇不先开，光源不亮；关机时先关光源，让风扇再工作一段时间后才关闭，若光源不先关掉，风扇就无法关闭。这样不关灯时风扇开关无论置于哪一面风扇都能吹风工作。
电路板与风扇的供电：一般的成品电源有的比较简单，也就是整流、滤波、输出，有的输出电压还很高，装在投影机上不利于电路部分的正常工作，有时还会烧坏电路板元器件。所以为了安全，在使用这些不合适的成品电源时还要再加上稳压部分，稳压后输出的电压要根据所选电路板用电电压来决定。如果投影灯是24V的，可以直接由机外供给，通过机内整流、稳压后供给电路和风扇使用。

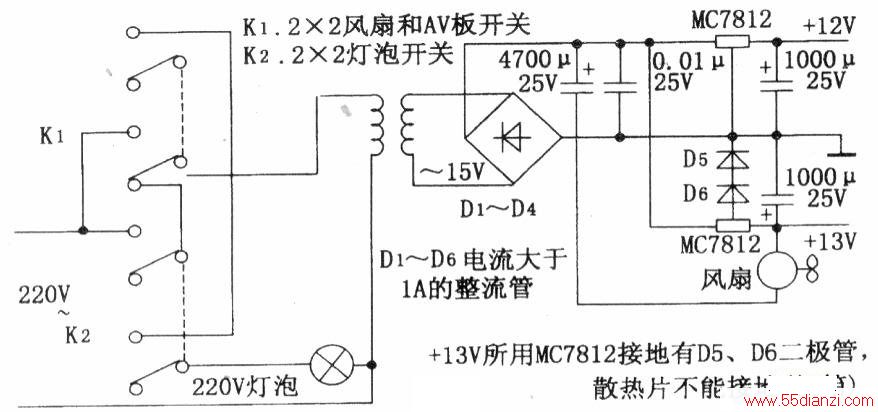

如果投影灯泡是220V的，可在机内安装一个小变压器，降压输出所需要的电压(一般比电路所需电压高出5~10V)，再经整流、滤波、稳压到所需要的电压即可。如果电路用12V，风扇也用12V，为提高风扇的风效，可用13V供电。用两路稳压，一路输出13V为风扇使用，一路输出12V为电路使用。也可以都使用12V或13V。要使风扇与电路互不影响，用两路电源比较好。如下图所示。
稳压很简单，在整流滤波后加稳压块MC7812等均可。MC7812的散热片是接地的，用螺丝固定在机内隔板上即可。
四、自制彩投中液晶屏、镜头、电路板的安装固定
镜头和液晶屏都是很贵重的器件，同时又怕碰、易碎，所以安装固定是非常重要的，一定要小心且可靠地安装，若不小心从机上掉下来，可能会导致永久性报废。
液晶屏的安装需先在机箱上合适的位置，上下各安装一个与液晶屏平行的金属板条，板条的宽度在2厘米左右，长度是机箱的宽度，用螺丝固定在机箱上。
购买的成品机箱本身可能就有这样两个横条，液晶屏的四角都有孔，利用此孔在液晶屏的两边用螺丝各固定一个竖条（金属条或非金属条都可以），但需注意竖条与液晶屏之间固定螺丝不能太紧，以免损坏液晶屏。
在液晶屏两边竖条的两头各留3毫米的凸出部分，在机箱上两个横条板上各钻两个孔。将预留的凸出部分与这些小孔对准压紧即可。竖条的长度和横条的孔距位置要根据液晶屏和机箱的尺寸来决定。如下图所示。
镜头是用金属条（最好是铝条，不会划伤镜头）做成的固定卡子以及用镜头包装盒盖自制的螺母来固定。俄罗斯产的120镜头，镜头是拧在包装盒盖上的，将包装盒盖多余部分去掉，中心打孔后就是一个镜头螺母。用此螺母将镜头拧在机箱上，再用自制的金属卡子卡住镜头，非常牢固安全。如下图所示。
电路板用长螺丝固定在机箱隔板上。
另一个重要的问题就是反光碗（镜）、灯泡、聚焦镜、液晶屏、镜头必须在光路的轴线上，光路的各内面一定要涂上不发亮的哑光黑漆，尽量减少反光。一般的磁漆和普通黑漆都有很高的反光量，如果使用，机箱的反光会使所投出影像的某些部分产生雾状虚光，影像不真实，对比度下降。在机箱的散热孔内也要加装挡光板，不能让光从散热孔射出机箱外，这些光均不利于观看。以上所谈到的自制件最好都用铝板制作，有利于加工。
