在众多的能源中，取之不尽用之不竭的莫过于太阳能。我们根据有关凸透镜的折射原理，利用太阳发出的极白光线，成功制太阳能视频投影机，既节省了能源，又获取了知识，特介绍如下：

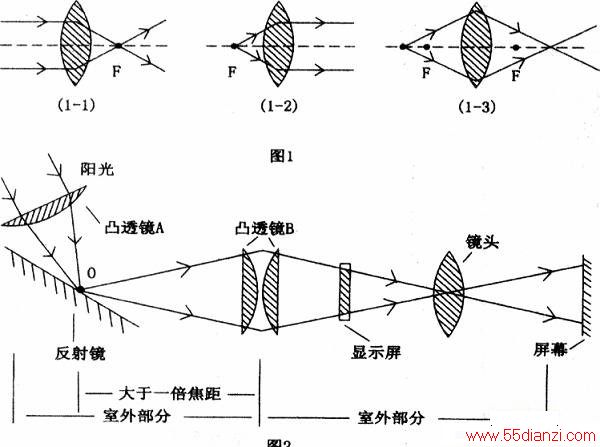

一、光源系统：有关凸透镜的折射原理读者可参考图1所示的几种情况。
如图2所示，室外太阳发出的平行光线经过凸透镜A会聚于凸透镜B一倍焦距之外的0点，再经过0点处平面反射镜的反射将会聚光线反射给室内部分的凸透镜B，经过凸透镜B聚集后的光线透过TFT液晶显示屏、镜头，放大后的影像显示在室内屏幕上。

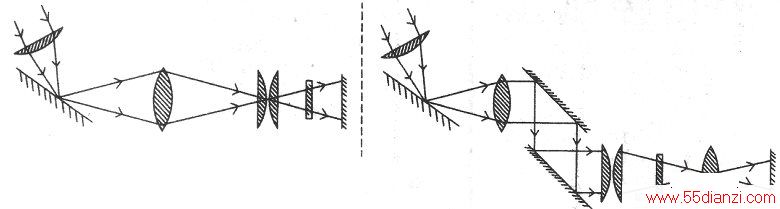

由此可见，该投影机利用了太阳聚集后的光线，取代了原投影机的光源部分，完成了影像的放大。相信在这一方面，每一位发烧友都并不陌生。为适应不同场合的需要可设计成图3所示的两种情况：即将太阳光线会聚于凸透镜的焦点处，利用凸透镜能将焦点上发光的光平行射出原理，配合平面反射镜的反射来改变光路以适应不同场合的安装。（图中聚光凸透镜A可用面积尽可能大的罗纹透镜，以会聚更多的光线，满足投影需要。）

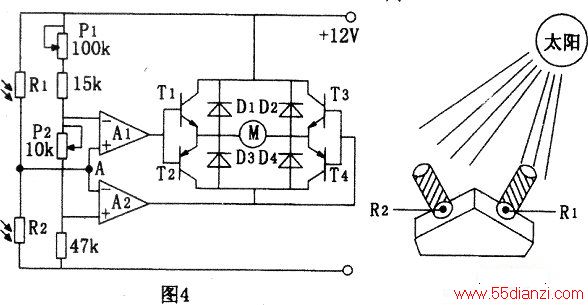

二、光源跟踪系统：由于太阳光线随着季节（南北两条回归线）、日出日落的规律周而复始地变换，要使光线随时适应投影光源，必须设计一套太阳能跟踪系统来满足以上要求。其电路如图4所示，图5为两光敏电阻安装图。
电路中Al、A2组成窗口比较器，当两个光敏电阻受光相等时，A点电位正好是电源电压一半，这时调节P1、P2电位器使比较器Al的同相输入端电位（即A点电位）低于反相输入端，比较器A2的反相输入端电位（即A点电位）高于同相输入端。这时两比较器输出为低电平。电动机桥式驱动电路处于死区状态，电动机停止转动，会聚光源的角度已满足投影要求。当太阳位置变化时，假设到达光敏电阻R2的太阳光比R1少，A点电位高于1/2电源电压，以致使A1输出高电平，A2输出低电平，晶体管T2和T4导通，电动机开始转动。反之如A点电位低于1/2电源电压，使A1输出低电平，A2输出高电平，晶体管T2和T3导通，电动机朝反方向转动。当两光敏电阻受光相等，电动机停止转动，会聚光源仍可满足投影要求。
图中选用的晶体管最大功耗不超过2W，二极管最大正向电流不超过1A.两比较器A1、A2采用双运算放大器LM1324，12V单电源供电，电动机为12V小型电动机，其最大电流不超过300mA。
通过以上介绍的一组电子控制线路配合一套机械结构组成的太阳能跟踪系统，可以使太阳聚光镜从旭日东升一直跟踪到夕阳西下。
为适应太阳沿南回归线的变化，可以设计同样一套电子控制系统，以光线的四季交替。
这样，可将普通投影机配合以上介绍的太阳能光源系统制成投影机，真正达到一物多用节省能源的目的。
说明：以上所介绍的太阳聚光镜，笔者使用的是投影仪上280mm×280mm的塑钢罗纹透镜，会聚的光线比较少，投射出的影像亮度低，放大到约17英寸时才可正常收看。
因此，建议有条件者可定做一米见方以上的聚光透镜以满足投影需要。
