业余制作回音中转台

　　业余制作异频双工中转台，难以克服收发互扰现象。回音中转台则可充分利用一台设备和一付天线，发挥固体语言录放电路的特点，对中继信号进行时序性发射，灵敏度和通信距离较双工中转台有较大提高。同时还可以检测自己上中转的效果，较为实用。
　　

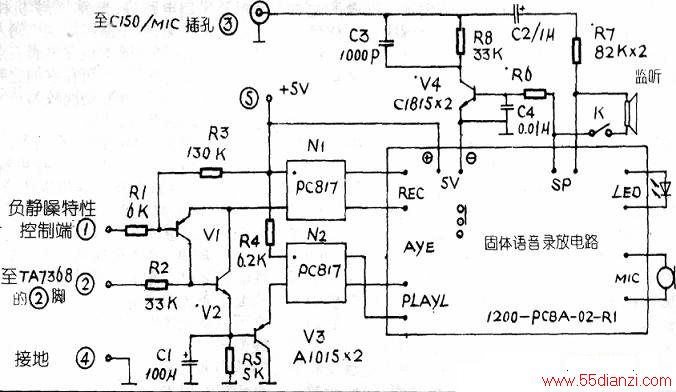

　　如图为用C150对讲机和1200-PCBA-02-R1型语言录放电路制作回音中转台的实际连接电路。工作原理如下。
　　
　　当C150接收部分收到信号后，末级音频功放TA7368的②脚上的静噪控制电压加到中转链路的②端（正向静噪特性录音控制端），V2导通，通过光电耦合器Nl启动语言录放电路的录音端REC开始录音。同时，电流流过R5产生的压降使得V3截止。接收信号结束后V2基极失压截止，控制录音结束。该语言录放电路在使用时要求：录音结束关断REC和闭合PLAYL放音时，它们之间须有几十至几百毫秒的延时，否则难以启动放音电路。为此设计了C1、R5构成的延时电路。由于C1、R5延迟作用，V3也会延时导通，通过光电耦合器N2控制放音端PLAYL开始放音。放音时，SP端对地产生的高电平控制V4导通，相当于按下PTT发射键。放音信号通过R7、C2耦合和PTT信号一起进入C150对讲机的MIC插孔，启动发射部分工作。放音结束，SP端变为低电平，V4截止，关闭发射部分。完成一次中继中转过程。
　　
　　链路的①端用于控制负向静噪特性的对讲机，方便改制其它机型。
