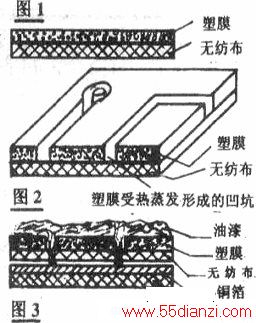

热熔塑膜由塑料薄膜和无纺布复合而成(如图一)。
无纺布起衬底作用,能支撑薄膜又能透过油漆。塑料薄膜熔点很低,几十度就会汽化而蒸发掉。
大家知道传真机能在传真纸上打印出文字、图像的原理是热敏头按信号规律把电能转为热能,将热敏传真纸加热,传真纸受热而变色,于是传真纸上就出现文字或图形。
将传真纸换上热熔塑膜后,热熔塑膜复在热敏头上,塑膜受热敏头加热而汽化蒸发形成凹坑,凹坑大小长短跟图纸上的线条与图形一样(如图二),使塑膜上出现由凹坑形成的图形和文字。
图形的清晰度与传真机和塑膜的分辨率有关。—般传真机分辨率在1英寸200线以上,较好的传真机可达250线。塑膜分辨率在400线左右。日常办公用激光打印机在300线左右,5号小字都能清晰可见,因此用传真机熔化塑膜,再用塑膜印刷电路板图,清晰度已足够。
要求较高时可用400线热敏头烧熔塑膜,制图时用600线激光打印机打印,效果就会更佳。
电路板图印刷过程如图三。把制好图的塑膜紧贴在敷铜板上,用漆刷蘸上油漆,均匀地刷在塑膜上,油漆透过塑膜的熔化部分(即凹坑),再渗过无纺布,粘到铜板上,待漆全部刷遍,一幅完整的线路图就清晰地印在敷铜板上,印刷质量不比专业厂差。用塑膜印刷线路板的过程很简单,做上几遍就成为一个熟练操作者。成本很低,一张26cm×10cm面积的塑膜只需1元钱。所需传真机一般单位都有,用传真机的复印功能烧上几张塑膜待用。由于塑膜和无纺布都是高分子材料,耐水、耐溶剂,如果再配上丝网,可重复印刷多次。因此,用热熔塑膜印刷线路板很适合业余制作和一般工厂应用。
