自制圆网状抛物面天线

　　随着“村村通”工程的深人展开，现在绝大部分的市县都开通了多路微波分配系统(MMDS)，使得更多的居民特别是农村居民能收到更为丰富多彩的电视节目。MMDS是比较符合我国农村当前电视发展实际的。但目前市售的家用栅网状天线微波接收套站，其有效的接收距离与效果却不尽如人意，在距离发射台20km以内接收信号质量尚可保证，而在20km以外即出现雪花点增多、图像模糊不稳、伴音不清的现象，如果距离为50～60km，即使在无任何阻挡的高楼顶部也难以接收到信号，换用增益为38dB的降频器也不奏效。
　　
　　现将自制圆网状抛物面天线的方法介绍如下：
　　
　　1．用φ14mm的钢筋焊成一个φ2.4m的大圆圈。
　　

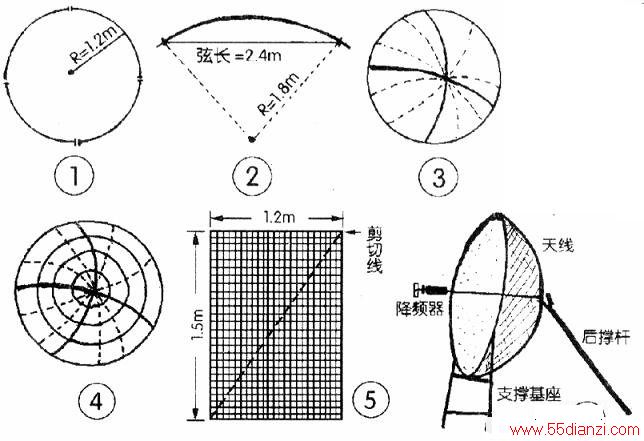

　　制作圆圈前，可先在地面上用粉笔画出一个φ2.4m的圆，然后将钢筋截成四段，每段长度为1.884m，用手工将每段钢筋弯成圆弧并使四段与地面圆圈重合，再用电焊机焊接成一圆圈，如图1。
　　
　　2．制作抛物面骨架。
　　
　　在地面上以1.8m为半径画出一段弧线，然后标记出一段弦长为2.4m的弧，如图2。按此弧度形状用φ14mm的钢筋弯成两根拱钢，用作抛物面的主支撑筋，并呈十字形交叉焊接于图1的圆圈上，交叉点必须保持平面状态，因此两根钢筋交叉处不能重叠，只能让其中一根钢筋分为两等分，其两个断面再与另一根支撑筋的中点对接焊牢，如图3中的实线画的弧线。
　　
　　另取φ6mm的8段圆钢弯成符合上述弧线要求的钢筋（其弧长是主支撑筋的一半），如图3中虚弧线所示，焊接牢固。注意中心交叉点亦须保持平面状态，不能重叠。
　　
　　最后在抛物面的外表面用φ6mm的钢筋，焊上三道直径不同的圆圈作为加固整个骨架，如图4所示。至此，整个骨架制作完毕。
　　
　　3．在骨架内表面的每根钢筋上，从边缘往中心点每隔10cm作标志点，在等高点上用8号镀锌铁线围成一个圆圈，用建筑上扎钢筋的小铁丝把8号铁线绑牢在每一根钢筋上。其余的也是每相隔10cm的等高线上就绑上一个铁线圈，直到离“锅底”30cm时为止。这些同心铁圆圈的作用是，当在骨架上安装反射网时，它们将起到保证反射网面为光滑的抛物面的作用。
　　
　　4．安装反射网。
　　
　　可用铁筛网、铝筛网等材料作反射网。铁筛网易购，在建筑上常用来筛砂石，价格也便宜，网孔要求并不严格，甚至可用铁质纱窗网（但其对风的阻力较大，寿命也短），一般用网孔为lcm左右的即可，如图5所示。将宽为卜1.2m的筛网剪成长度为1.5m的长方形共5张，然后沿对角，线剪成两个三角形。再把每个三角形网用小铁丝或细铝芯线按次序绑紧于抛物面骨架上，尽量让网贴于8号铁线圆圈上，以保证网的内表面为光滑的抛物面。有少部分铁网的边缘发生重叠，但对反射信号无任何影响。  。
　　
　　5．焊接降频器支架。
　　
　　用一根长1.1m的φ14钢筋，一端焊上一段长15cm边宽2.5cmx2.50m的角钢（此角钢作固定MMDS降频器），另一端垂直焊接在抛物面“锅底”的中心上。
　　
　　6．焊接抛物面天线的基座。
　　
　　MMDS接收装置的安装如图6所示。基座可用边宽3cmx3cm的角钢焊成。后面撑杆可用一根上端焊有分叉的水管或用φ18mm螺纹钢做成。在天线调好方位角及仰角后焊牢或用铁线将其与基座连接紧固。
　　
　　7．调试。
　　
　　降频器可用一体化或分体式的。当用增益为38dB降频器时，接收效果与分体式的一样。一体化降频器价格在百元以下，而分体降频器及馈源却要200多元，且安装又比一体化降频器麻烦。将降频器放在抛物面天线角钢支架上后，要注意极化方式。然后上下左右扳动支杆及前后移动降频器，寻找最佳接收焦点，在调试的同时用场强仪或电视机直接监测输出信号，直到效果最佳为止。详细调试过程其他报刊已有文章刊发，在此不再重复。
　　
　　用这自制的MMDS天线，配上38dB一体化降频器，在距微波站60km远的地方，能够收到8套微波电视节目（包括CCTV-5、6、8；广西有线台1、2；南宁地区有线台；珠江台；上海卫视），MMDS输出的信号增益都在75～85dB之间，图像质量十分稳定，声色俱佳。
　　
　　而自制的关键部件——直径2.4m的抛物面天线，总费用也不过150元，且制作材料又容易找到。虽然直径2,4m的MMDS圆网天线也有成品出售，但价格接近于元，且不易购得。对广大农村用户来说，还不如自己动手制作，有兴趣者不妨一试。
