明基G775彩显CPU及外围电路原理分析

明基G775彩显CPU及外围电路原理分析

点击数:7791 次   录入时间:03-04 11:35:38   整理:http://www.55dianzi.com   彩显-监视器单元电路

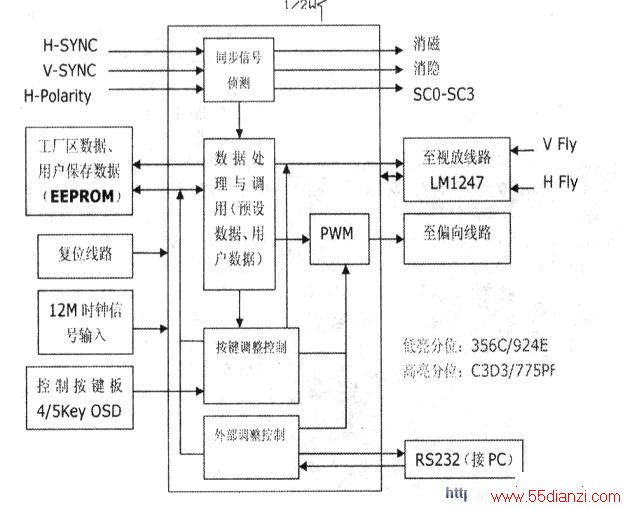

  (11)脚:Xl.外部振荡信号(12MHz)输入。

  (3)脚:DEGAUSS.消磁信号输出,CPU每次复位时会自动输出消磁信号。

  (24)脚:BLANK.在显示器切换频率时输出一个在时间上延迟于HUNLOCK的高电平遮没电压,以补偿行输出的延迟,当输入行场同步信号不稳定时此脚也会输出持续的高电平。

  (26)脚:EPS1.在显卡上定义为接地脚,当未接信号线时,此引脚的电压是5v,接上信号线后5v电压被显卡短路成ov,CPU通过侦测此引脚的电压来判断信号线是否连接。

  (33)脚:TILT,此引脚控制图像旋转,补偿CRT偏转线圈的装配误差和地磁场的影响.

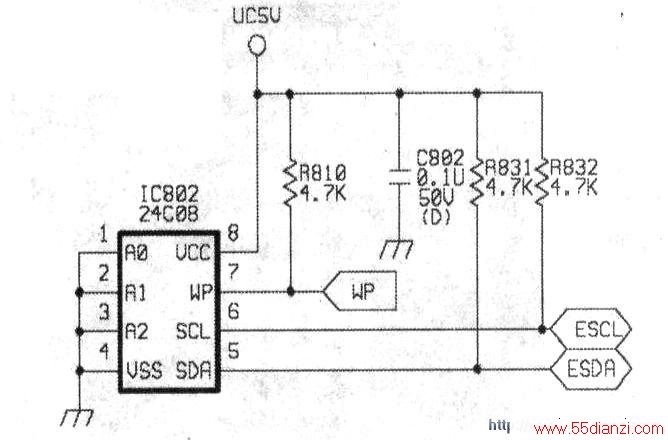

  2.存储器外围电路(见下图)

  EEPROM采用24C08.存储空间为1024Bytes.内部划分为三个区域:工厂数据存储区、用户调整数据存储区、公共信息存储区(色温、对比度、亮度)。

  当WP((7)脚)为低电平时.EEPROM接受总线写入数据。CPU有3对总线;SCL、SDA供机内(和SAA4856、LM1247)通讯;SCL、ESDA和EEPROM通讯:SCL2、SDA2和显卡通讯。

  提示:CPU总线SCL、SDA在开机瞬间会跳变3次,这可以作为判断CPU是否正常工作的一个重要特征。

  CPU和存储区在使用前均需要写入数据,使用未刷分位的CPU会亮橙灯,分位版本一般会在CPU上贴上一个小的白标签,标签上会注明如356C等信息。

  CPU代换注意事项:

  不同型号的显示器如G773和G774系列不可代换;同型号的显示器高亮和低亮之间不可以代换;同型号低亮(或高亮)显示器一般可以代换,如:356C和924E可代换,C3D3和775PF可代换。

  G775因CPU和存储器而引起的故障较为常见,主要表现在亮橙灯,无电源,颜色异常、不起振、总线电压偏低等。

  3.CPU供电电路

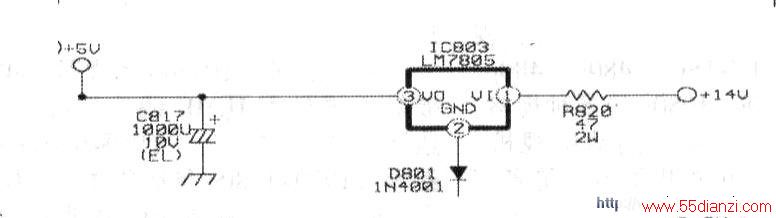

  CPU供电电路分为两部分,14V变换5v和PC5V转uc5v电路,前者在220V供电(开机状态)时为CPU提供工作电压,见图下。LM7805将14V直流电压转换成非常稳定的5v电压输出,当IC803损坏时会导致无5v电压输出,显示器不起振且伴有啸叫声。

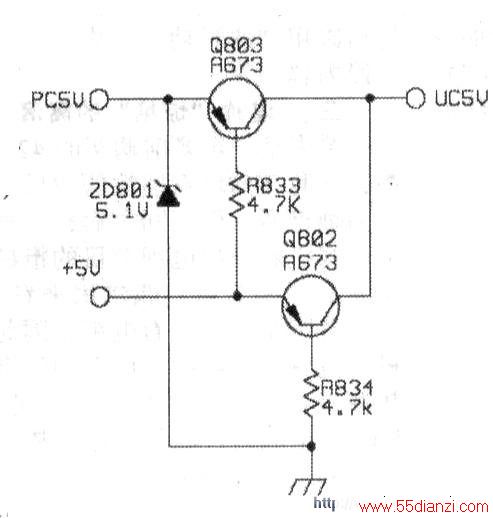

  下图为PC5V转uc5v电路,CRT显示器设此电路的主要目的是:在接上信号线而未开启显示器电源时,电脑主机能通过显卡的PC5V电压使显示器CPU工作,方便读取显示器的DDC或对显示器主板烧录DDC。

  显示器主板电源没有+5v电压输入时.PC5V通过0803转换成uc5v输出;当显示器主板5v电压输出时,Q803基极为高电平,Q803截止,PC5V切断.+5v电压通过0802转换成uc5v输出。



www.55dianzi.com

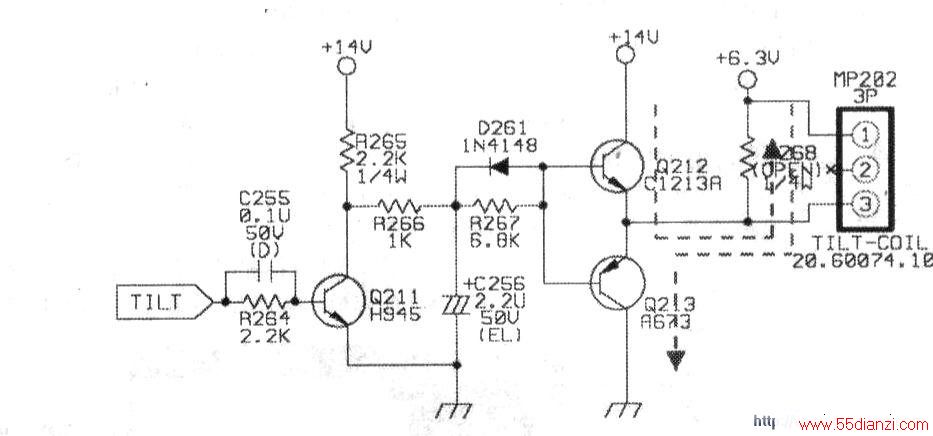

  4.TILT(旋转电路)

TILI’电路有两组电源:14V和6.3V,通过控制Q212和Q213的导通情况可以改变TILT线圈的电流方向(图15中,Q212导通时,电流从14V流向6.3V;Q213导通时,电流从6.3V流向接地端)从而实现画面左右旋转调节功能。

  TILT是从CPU输出的控制信号,TILIT控制电压的高低会影响0211的导通状况,TILIT电压升高,Q211处于饱和导通时,0211集电极变成低电位,此电位通过R266和R267耦合到.0212和0213基极,此时0212截止,0213导通;同样,当TILT电压下降至使Q211进入放大甚至截止状态时,其集电极电位变高,此电位通过R266和R267耦合到Q212和Q213基极,此时Q213截止,Q212导通。通过TILT电压控制Q211的导通状况可以实现对流过TILT线圈电流的控制,从而实现旋转角度的控制。

  5.亮度控制、消亮点线路原理和常见故障

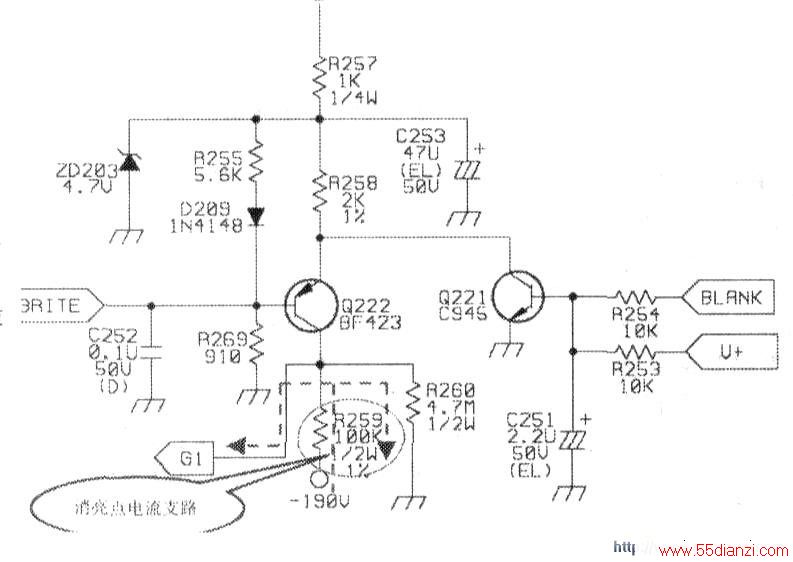

  亮度控制电路通过BRITE电压控制0222的导通程度,改变R258、Q222和R259支路的电流,从而改变G1电压的大小,将-190V电压降至一70V左右供给Gl.实现对亮度的调节功能,见下图。

  此电路还有遮没的作用,它是通过BLANK(来自CPU)和v+(来自SAA4856)信号来控制Q221完成,在遮没期间.BLANK和v+为高电平.此电平使Q221饱和导通,Q221集电极电压被拉低至0.3V左右,Q222截止,-190V电压通过R259和R260分压后(-184V)送给Gl.显像管截止产生遮没作用。BLANK和v+撤除后Q221恢复至截止状态,不影响C1电路的正常工作。

  消亮点的工作原理是:显示器关机后,BRITE控制信号、6.3V电压立即消失,0222截lL,此时由于-190V供电电路存在滤波电容C326(消亮点电容),所以-190V电压不会马上消失,这个电压通过R259和R260分压后变成约-184V的电压送到显像管Gl显像管截止,达到消亮点目的。

  亮度控制电路常见的故障是R259变大或开路引起Gl升高,引起图像亮度过高或关机亮点。

  维修关机亮点故障时,建议取下Video板,避免亮点轰击而损坏显像管。
