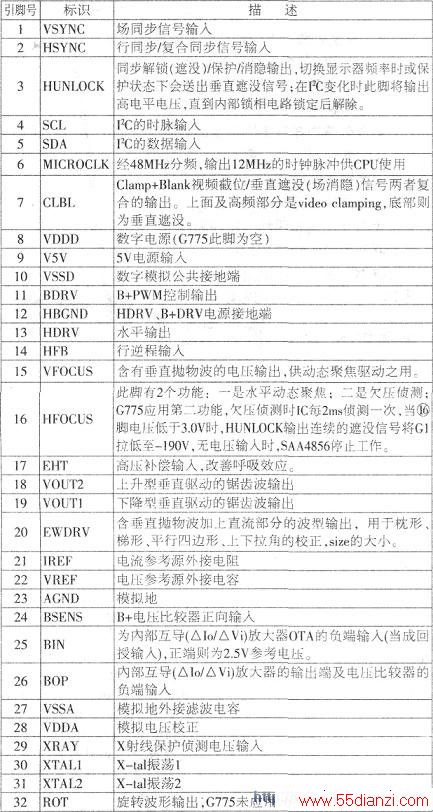

2、引脚功能介绍（见下表）
3、SAA4856外围电路简介

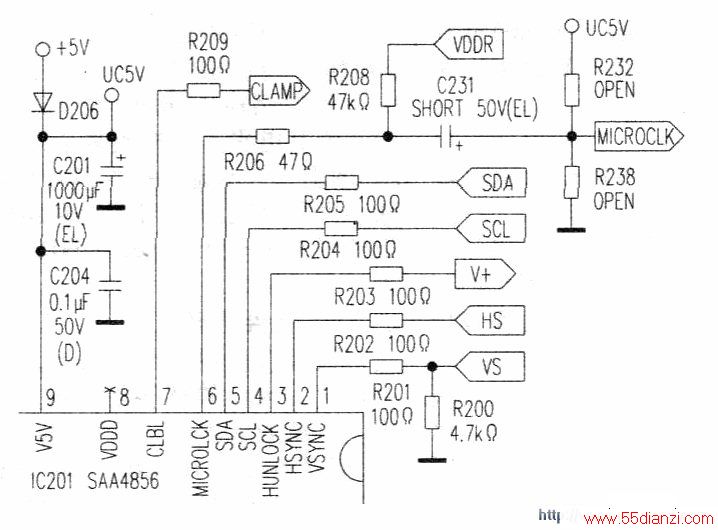

(1)(1)~(9)脚主要引脚功能及常见故障（见下图）(1)、(2)脚输入由显卡送来的行场同步信号，行同步信号通过内部HPLL(锁相环)锁定使行同步、行振荡、行输出三信号同步。
(3)脚(HUNLOCK)输出v+信号有三个作用：一是在ChangeMode（改变分辨率和刷新率）时遮没；二是同步失锁保护，当(14)脚没有HFB信号输入时，输出高电平；三是保护，当行失锁或(16)脚侦测电压过低时输出高电平。三个作用中任一个作用都会将Gl拉低成-190V使显像管截止，达到保护作用。
(6)脚输出12MHz的时钟脉冲供CPU使用，此脉冲经过SAA4856的4分频输出。
(7)脚输出Blank（场消隐）Clamp（视频亮度嵌位），此信号异常会引起图像亮度暗淡或亮度异常（非Brightness失控）．甚至会导致开机后亮度和对比度自动变化的故障现象。检修时应注意其外接电容的特性。

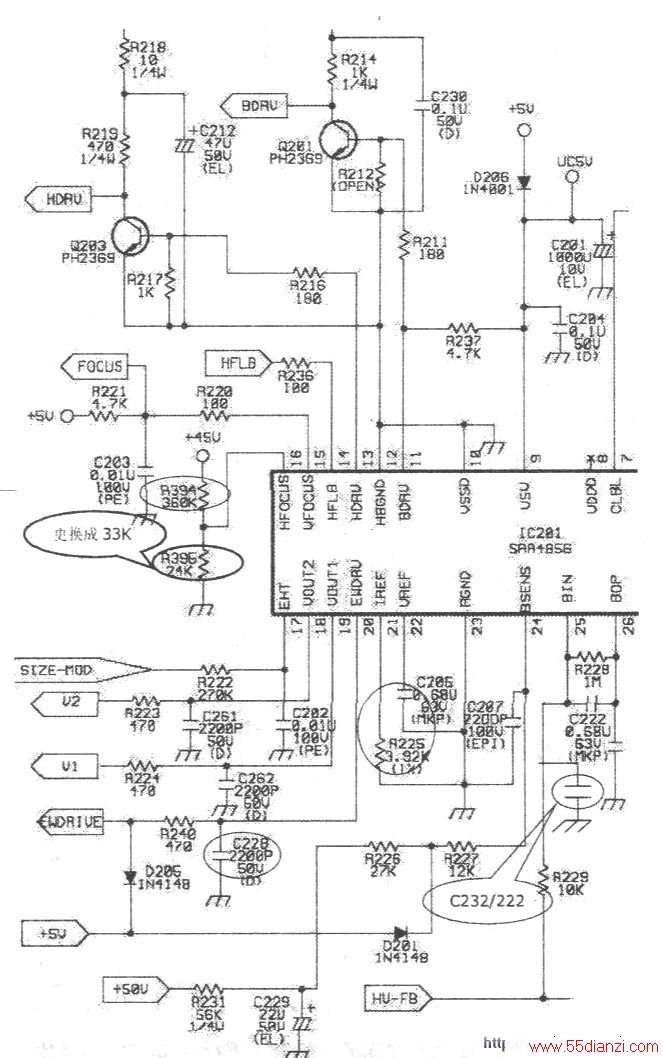

(2)(10)脚-(26)脚主要引脚功能及常见故障介绍（见下图）(14)脚是行逆程脉冲的反馈输入，此引脚的作用，一是对行振荡进行内部锁相，补偿行输出的延迟，保证振荡的同步；二是当行输出至偏转线圈有断路时（(14)脚无HFB反馈输入）．HUN-LOCK输出高电平将Cl拉至-190V，显像管截止，以避免屏幕亮点。
(16)脚是行动态聚焦和欠压保护脚。C775仅用其做欠压保护，欠压保护时此引脚侦测45V电压是否偏低，侦测的频率是平均2ms一次，当此脚的电压低于3V时．HUNL。OCK输出高电平，显像管截止。当此脚输入电压过低甚至无电压时，SAA4856会停振。此脚电压是引起相关故障的根源：
1)由于45V电压偏低而使SAA4856动作导致间歇性黑屏和黑屏现象，解决方法是将R395更换成33kΩ电阻，抬高(16)脚的电压：2）由于R394(360kn)开路，(16)脚无输入电压导致不起振。
(17)脚是高压补偿输入，通过侦测输入电压的变化自动调整场幅。
(20)脚是枕形、梯形、平行四边形、上下拉角的校正及H-size（行幅）调节输出。此脚上的电容C228不良会导致热机后出现行幅收缩和枕形失真。
(21)、(22)脚是电流参考源和电压参考源的外接电阻和电容端，外接的电阻和电容均使用精密元件．元件参数不容许有大的(l%)偏差。

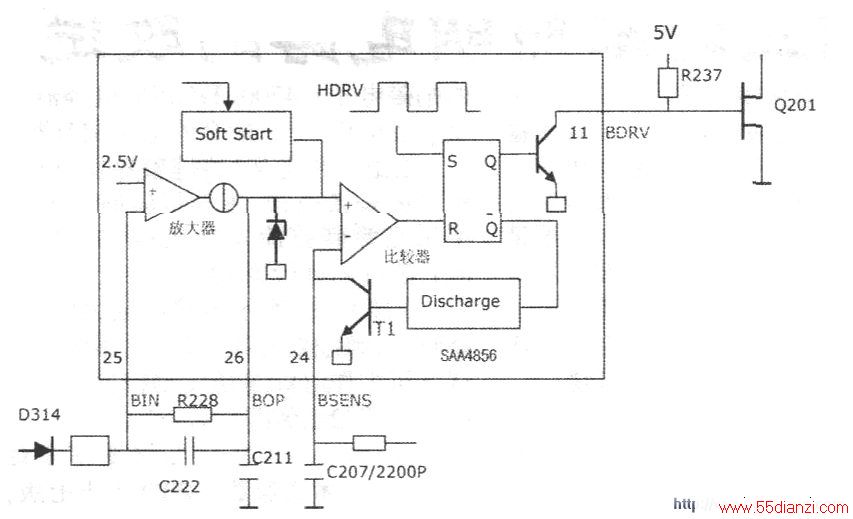

(24)-(26)脚是B+控制，其内部电路如下图所示。
反馈电压52V从(25)脚输入，此电压代表B+输出电压的高低．此电压通过放大器放大后和(24)脚电压比较，由于(24)脚外接有电容C207和内部放电三极管的存在，(24)脚会存在锯齿波。当此电压超过比较器正端时，比较器翻转输出高电平使RS触发器置O，Q端输出低电平0，Q非端输出高电平1．此高电平导致Tl导通．C207电压(BSENS)下降，当C207两端电压下降至低于电压比较器正端电压时，比较器翻转输出低电平0，O端跟随HDRV下一周期输出高电平，O非端为低电平O，Tl截止，C207接受充电。当电压升高至高于比较器正端时比较器翻转，重复以上过程使BDRV输出PWM信号。
B+电路的故障主要表现在烧行管，原因主要有两点：一是驱动BDRV支路存在故障，二是BIN反馈支路存在故障。判断方法如下：开机一段时间后烧行管，一般是驱动电路故障；开机立即烧行管，一般是反馈电路故障。对于开机立即烧行管现象，可将R311吸空后开机（为防止不起振，需将信号线接上主机），如果此时故障依旧，说明故障在HDRV．如果不烧行管说明故障在B+反馈支路。
(25)脚对地外接电容C232（标红，实际的电路图上没有此元件）特性不良会导致开机烧行管或不定时烧行管，解决的方法是更换此电容。
G775反馈输入(25)脚还具有HV（高压）调节功能，通过CPU调节HV输出电压可改变BIN的电压．从而达到调节B+电压即HV的作用。
由于人为原因而导致误将工厂区HV调得太高，开机即进入高压保护状态时，将工厂区的HV复原的方法是：断开CPU第(37)脚电阻R807，然后开机进入工厂区，将HV调到正常值(约201)左右，重新接上R807即可。

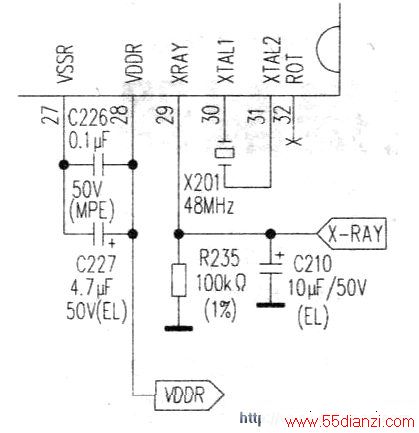

(27)脚是芯片内部模拟接地端，为(28)脚外接滤波电容的接地端，可校准模拟电压（见下图）。
(29)脚进行x射线即高压保护，保证FBT阳极高压不超过28.5kV。当此脚的电压高于设定电压1.25V时．SAA4856会停振(HDRV、BDRV、VOUT1、VOUT2进入floating状态)，故其外接元件如R235、C210参数轻微的变化都可能导致高压保护误动作。此脚外接电阻R235应使用精密电阻。
(30)、(31)脚是晶振的输入脚，频率为48MHz不可变，正常工作时，晶振两端有1.3V左右的电压．这个电压可作为判断晶振是否正常的参考。
(32)脚是旋转控制输出。
旋转控制通过CPU的TILT控制，故此脚为空。
4．场输出电路简介及常见故障

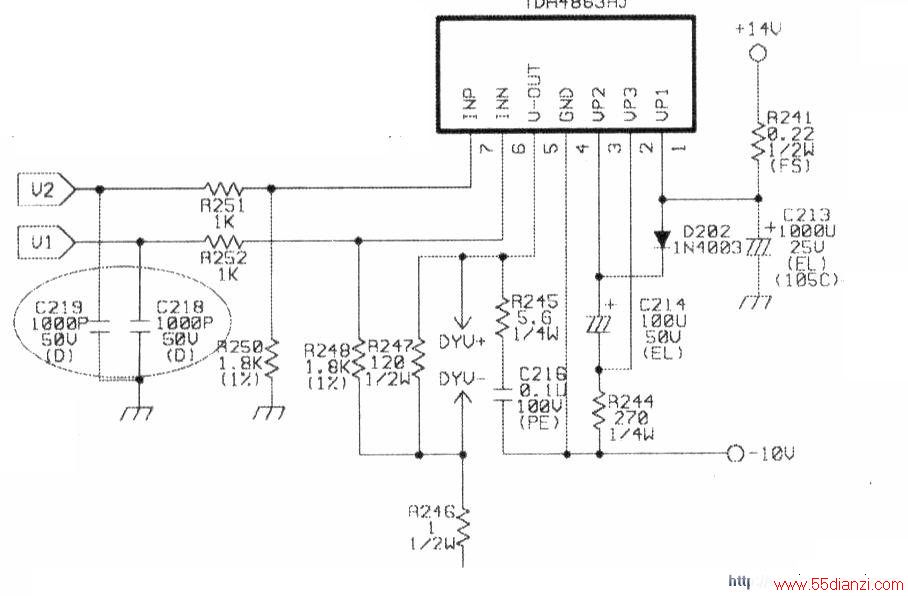

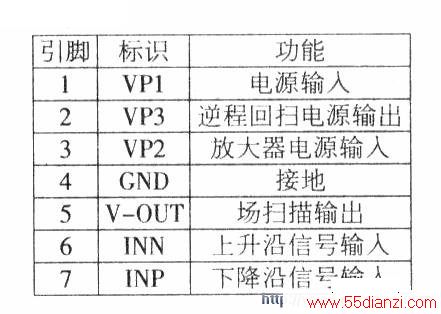

维修此机场输出电路采用TDA4863，该芯片是通用的垂直扫描放大器，具有极好的场线性，扫描适应频率可达200Hz，电路见下图，引脚功能见下表。
场输出电路的故障主要集中在输入回路的电容如C219、C218，当上述电容出现不良时会导致屏幕图像只有上半边或下半边，同时会伴有垂直的梯形失真。SAA4856(17)、(18)脚外接的C261．C262电容变质时，也可能引起水平方向的较暗淡的白线在垂直方向移动的情况（图见第444页）．此类故障可视情况断开个别场输入电容，消除横线干扰。
