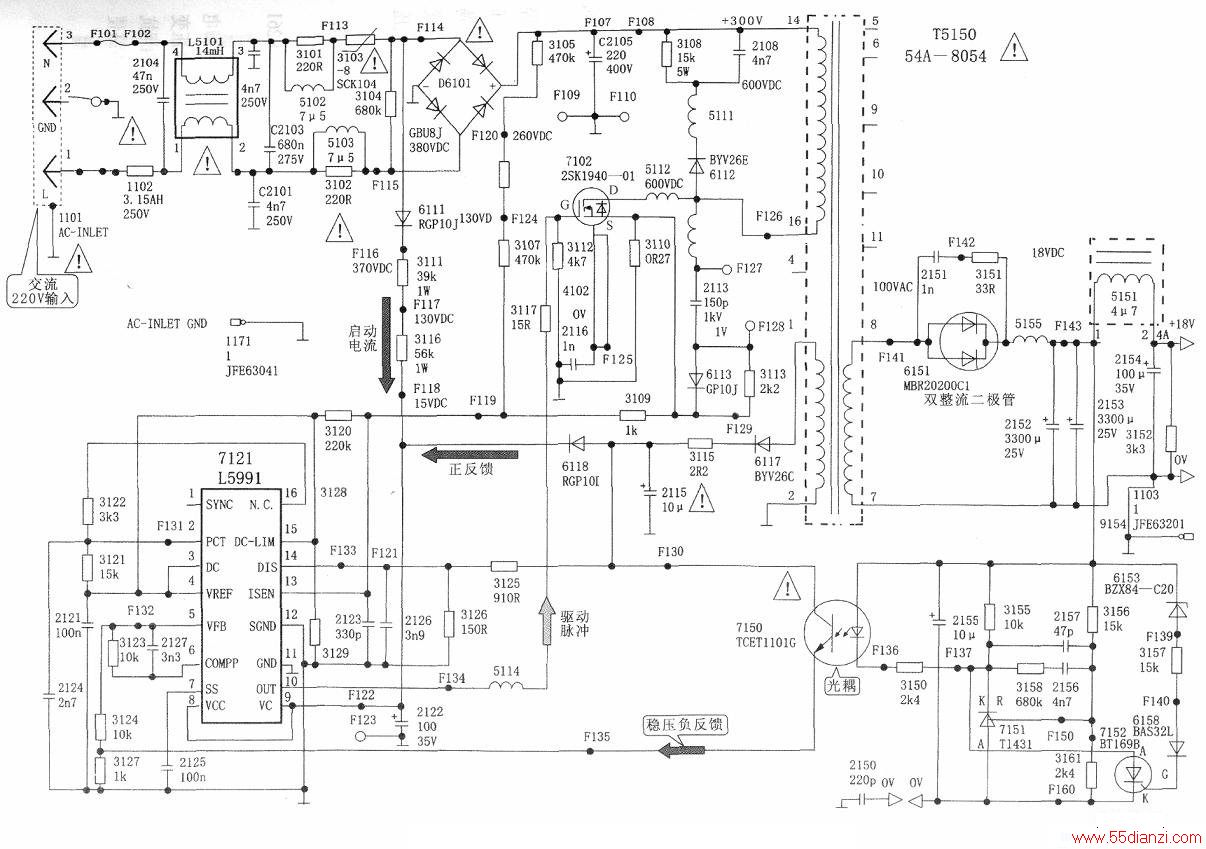

下图是飞利浦170B/180G型液晶显示器的电源电路，主要由交流输入电路、桥式整流和滤波电路、开关振荡电路、开关变压器T5150和次级整流、滤波、稳压和输出电路等部分构成。
①交流输入电路。交流输入电路是由熔断器Fl01、互感滤波器L5101、滤波电感、滤波电容等部分构成的，其主要功能是滤除交流电路中的噪声和脉冲信号干扰。
②整流滤波电路。滤波后的交流220V电压经桥式整流堆D6101整流和滤波电容C2105滤波后，变成约300V的直流电压，加到开关变压器T5101的⑩脚，为开关振荡电路提供直流偏压。
③开关、振荡电路。开关振荡电路主要是由开关场效应晶体管7102，开关、振荡、控制集成电路7121(L5991)及相关电路构成的。开机时，由交流200V整流输出的300V直流电压，经开关变压器初级绕组(14)～(16)加到开关晶体管7102的漏极D。开关晶体管的源极S经电阻3110接地，栅极受开关振荡集成电路L5991(IC7121)⑩脚的控制，为开关管7102栅极提供振荡信号，于是开关管7102开始振荡，开关变压器T5105初级线圈中产生开关电流。开关变压器的次级绕组①～②中便产生感应电流，①脚输出经整流、滤波形成正反馈电压加到IC7121⑨脚，从而维持振荡电路的工作，使开关电源进入正常工作状态。
④次级输出电路。开关电源起振后，开关变压器T5150的次级线圈分别输出开关脉冲信号，次级绕组⑧脚接有整流滤波电路，输出+18V电压。
误差检测电路设在18V的输出电路中，电阻3156、3161构成分压电路，其分压点作为取样点，接到误差检测电路7151的输入端R。
如果输出电压不稳，则取样点的电压会成比例地变化，这种变化会引起7151阻抗的变化，7151接在光电耦合器7150的发光二极管负极，如果7151阻抗变小，则7150中的发光二极管发光强度增强；反之则减弱。7150中光敏晶体管的阻抗也会随之变化。7150的输出接到IC7121的稳压负反馈端（口脚）。通过这个负反馈环路使IC7121⑩脚的输出电平得到控制，从而稳定开关电源的输出电压。
