LG CB910彩色显示器场扫描电路分析

LG CB910彩色显示器场扫描电路分析

点击数:7779 次   录入时间:03-04 12:02:40   整理:http://www.55dianzi.com   彩显-监视器单元电路

  场振荡器形成的场频锯齿波电压分以下两路输出:一路送到几何失真统调电路,经放大电路放大后,再分别经12脚(场动态聚焦)、9脚(左右枕校)输出,为动态聚焦电路、左右枕形校正电路和梯形校正电路提供场频抛物波脉冲信号;另一路经放大电路放大后由8脚输出场锯齿波激励信号。

  2.场输出电路

  场输出电路由IC601 (TDA8172)及外围元件构成OCL场输出电路,除在场线圈中形成偏转电流外,还为屏显电路提供场逆程脉冲。

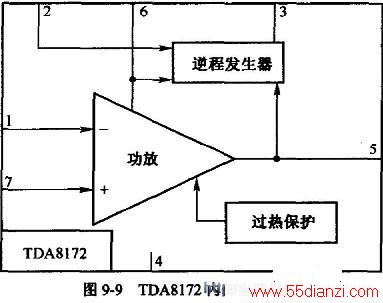

  TDA8172场输出电路内部设有场逆程发生器和过热保护电路。TDA8172的最大极限输出偏转电流为2A(峰值,持续时间大于10μs);最大输出偏转电流为3A(峰峰值)。TDA8172内部电路框图如图9-9所示,引脚功能如表9-6所示。

  电源电路输出的15V电压,经L601为场输出电路TDA8172的2脚供电,电源电路输出的-12V电压,经L602为TDA8172的4脚供电。D610、C603同片内电路共同完成逆程期间的自举升压功能,在场正程期间,15V电压直接由,D610加到TDA8172的6脚,并对C603充电至电源电压;在场逆程期间,3脚输出一幅度约等于电源电压的场逆程脉冲,加到C603的负端,这样该逆程脉冲电压同C603上的原有电压相叠加,使C603正端的电压大约为电源电压的两倍,并加至TDA8172的6脚,作为场逆程期间的场输出级的工作电源,以缩短场逆程时间。

引脚号 引脚名 功能 引脚号 引脚名 功能 1 INP1 场激励倒相输入 5 V-OUT 场输出端 2 VP 电源 6 VFB 场输出级电源 3 VOP 逆程发生器输出 7 INP2 场激励非倒相输入 4 vs 负电源

  由μPC1884第8脚送来的场锯齿波经R617、R601加至TDA8172的1脚,功率放大后的场锯齿波由5脚输出到场偏转线圈V-DY上。R612是阻尼电阻,防止V-DY寄生振荡。R614把场扫描电流转换成电压,并经R615加到1脚,形成负反馈,主要起改善场线性的作用。

  TDA8172的5脚输出的场扫描信号经C607、R607、D602、Q601,分离出场逆程脉冲,为屏显电路IC301 (LSC4515)的10脚提供场逆程脉冲。

    3.场幅和场中心调整电路

  场幅调整是通过改变μPC1884的8脚输出锯齿波信号幅度进行的,当进行场幅调整时,微处理器通过IIC总线改变μPC1884的8脚输出的场频锯齿波的幅度的大小,经TDA8172放大后,便可改变流过V-DY电流幅度的大小,达到调节场幅大小的目的。

  4.场AGC电路

  彩色显示器工作在不同的显示模式时,其场频是变化的,如果不采取措施,在场频变化时,场幅也会随之变化。因此,在电路上必须采取~些相关措施,来补偿或稳定彩色显示器显示模式改变时场幅的变化。要使不同场频时场激励信号的幅度保持稳定,在电路中必须依靠场振荡中的AGC电路来实现。

  μPC1884的7脚外接场振荡AGC外接电容器C704,当场AGC电容C704损坏时,有可能发生场幅随场频改变发生变化的故障。在场AGC的作用下,当场频变化时,场振荡(场激励)信号的幅度能够保持稳定,从而保持场幅稳定。

  5.场中心调整和摩尔条纹消除电路

  通过调整μPC1884的8脚场频锯齿波的直流分量,可达到调整场中心的目的。另外,μPC1884的8脚场激励信号的相位,通过被半场频脉冲调制,可以动态控制场中心,还可以消除和改善垂直摩尔条纹。场中心和摩尔条纹均是微处理器通过IIC总线进行控制的。
