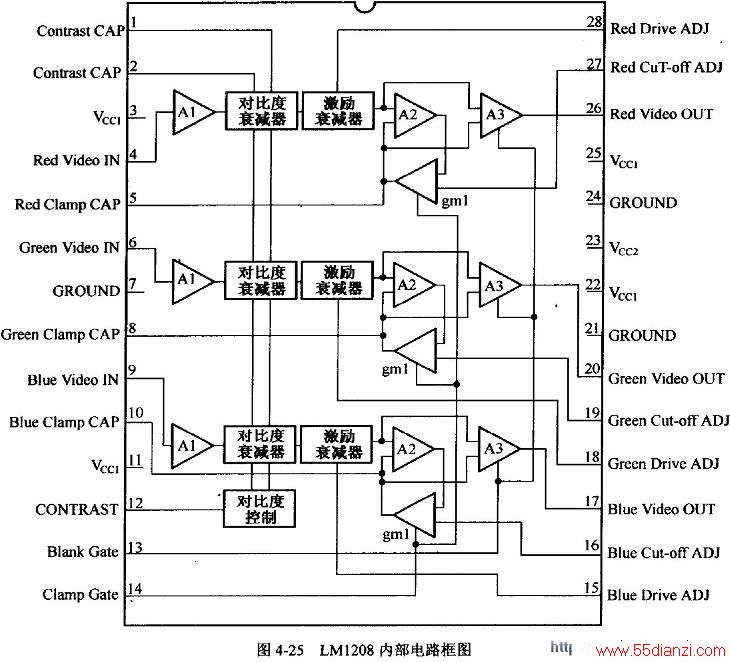

由计算机主机输出的R、G、B三基色模拟信号，分别经Cl01、C201、C301耦合，加到LM1208的4、6、9脚内部R、G、B信号放大器。R、G、B三个放大器的增益由12脚输入的对比度控制电压进行统调。放大和处理后的R、G、B信号由LM1208的26、20、17脚输出。
LM1208的14脚为钳位脉冲输入端，14脚如没有箝位脉冲信号输入，显示器屏幕上将无图像显示。
二、 视频输出电路

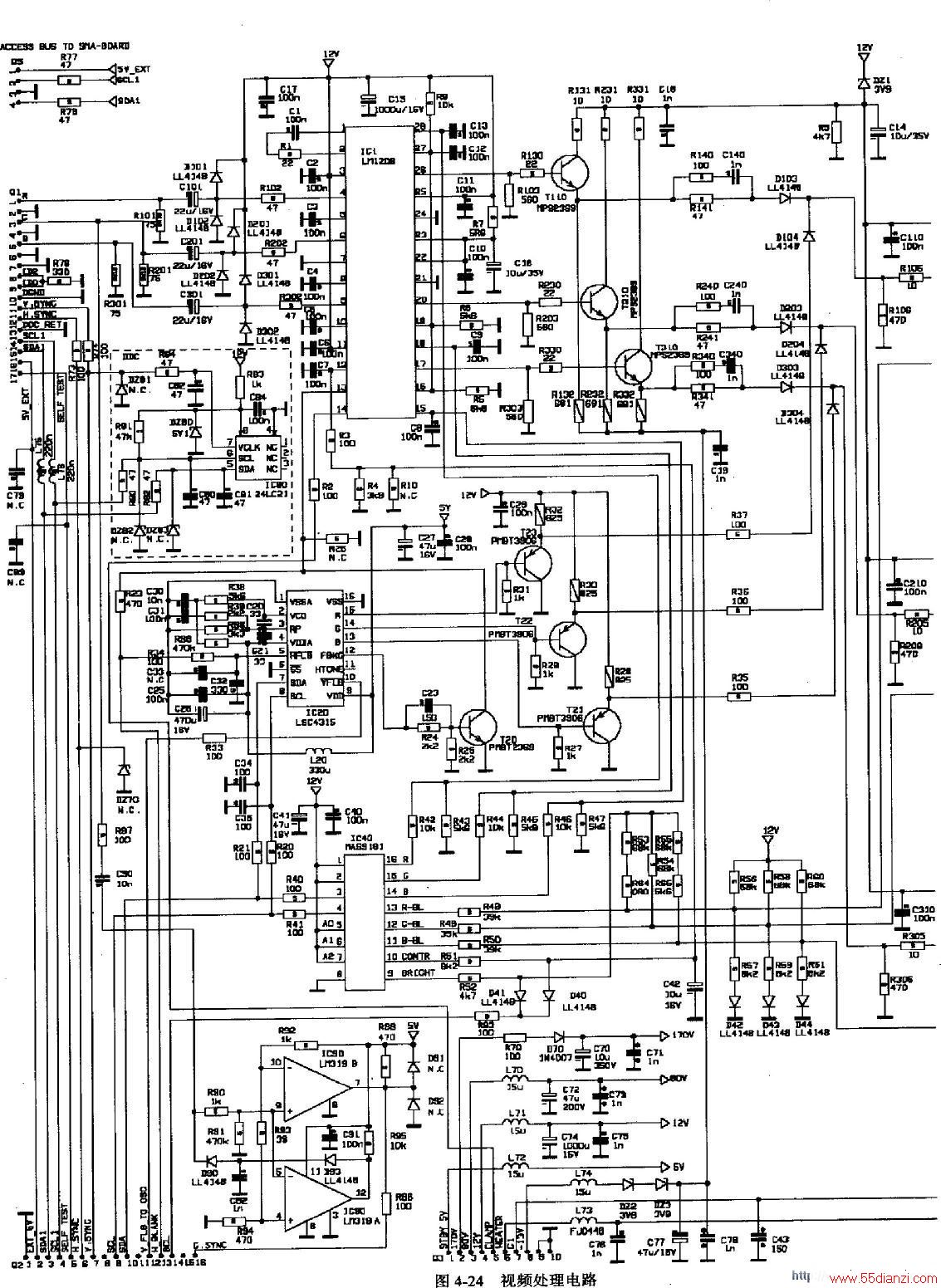

从LM1208的26、20、17脚输出的R、G、B基色信号（幅度3～4V），要通过视频输出电路进行放大（输出幅度为60V左右），送到显像管的阴极。对于视频输出电路，除要求具有高的放大能力外，还要具备100MHz以上的带宽，以保证图像的清晰度不受影响。该机视频输出电路采用了由分立元件组成的三组共射，共基宽频带放大器，主要由T111、T112、T211、T212、T311、T312六只晶体管担任。其中，T111与T112组成一组共射一共基联放电路，用于R信号放大。同理，T211与T212、T311与T312也分别构成共射一共基联放电路，分别用于G和B放大。输出的R、G、B信号再分别经T113、T114、T213、T214、T313、T314三组推挽管缓冲后，由C116、C216、C316耦合到显像管的RK、GK、BK三个阴极。
R127、R227、R327为限流电阻，用于防止显像管内部打火、电流过大、损坏晶体管等元件。
电路中，L111、L211、L311是串联补偿电感，对视频信号中的高频分量进行提升。R128、R228、R328为阻尼电阻，用来防止L111、L211、L311同周围杂散电容形成寄生振荡。
为了改善末级视放的高频特性，保证足够的带宽，在三个放大器的射极电阻上，并联有RC串联高频补偿电路，使高频成分的负反馈作用减小，以丰富图像的细节。
三、白平衡调整电路
该机的白平衡调整电路较为特殊，白平衡调整不是用电位器进行调整，而是微处理器IC501通过总线向数／模转换集成电路IC40 （MAS9181）输入数据来进行调整。MAS9181引脚功能如表4-7所示。
1.暗平衡调整
所谓暗平衡调整，就是输入黑电平时，调节显像管R、G、B三个阴极与栅极之间的栅偏压，使它们分别等于截止电压。暗平衡调好后，输入小幅度黑白信号时显示纯黑白图像，不会产生偏色，当进行暗平衡调整时，微处理器IC501通过I2C总线控制MAS9181（数／模转换器），从而改变MAS9181的13、12、11脚输出端的直流电压，也就改变了晶体管T115、T116、T215、T216、T315、T316各极电压，进而改变显像管的三个阴极电位，直到输入黑电平时三个阴极的栅偏压分别等于其截止电压，达到暗平衡调整的目的。
2.亮平衡调整
亮平衡调整主要是分别调节显像管三个阴极上的各基色信号的幅度，使其有适当的比例，以补偿显像管三个阴极特性曲线斜率的差异。当亮平衡调好后，输入大幅度的黑白信号时。三个阴极产生相等的阴极电流，屏幕呈现纯白色，不会产生偏色。
当进行亮平衡调整时，微处理器IC501通过IIC总线控制MAS9181（数／模转换器），从而改变MAS9181的16、15、14脚输出端的直流电压，也就改变了IC1（LM1208）28、18、15脚直流电压，从而控制LM1208的26、20、17脚输出的R、G、B基色信号幅度，达到亮平衡调整的目的。
四、对比度和ABL控制电路
1.对比度控制电路
对比度是通过控制R、G、B三基色信号的增益来实现的。当需要调节对比度时，微处理器IC501通过总线，控制IC40（MAS9181），进而控制MAS9181的10脚输出直流电压的高低，该控制电压输入到LM1208的12脚，控制LM1208内部R、G、B放大器增益变化，使画面对比度得以改变。
2.ABL控制电路
参见独立高压电路图。当画面亮度增大引起显像管束电流增大时，行输出变压器M301的4脚的电位下降，经T309、T308控制后，使加到LM1208的12脚电位下降，控制内部R、G、B放大器的增益下降，使显像管束电流下降，避免了束电流过大带来的危害。
五、亮度控制和消亮点电路
1.亮度控制电路
该机亮度控制采用阴极方式，而没有采用栅极控制方式。当进行亮度调整时，微处理器IC501通过I2C总线控制MAS9181（数／模转换器），从而改变MAS9181的9脚输出端的直流电压，也就同时改变了晶体管T115、T116、T215、T216、T315、T316各极电位，进而同时改变显像管的三个阴极电位，达到亮度调整的目的。
注意，亮度调整是同时改变显像管的三个阴极电位，而暗平衡调整是分别改变显像管三个阴极电位。这一点是不一样的。
2.消亮点电路
参见行场振荡与场输出电路图。显示器关机后，T205迅速截止，因此C218的负极储存的负电压直接通过R503加到显像管栅极Gl上，由于这一负压很大，能够使电子束截止，消除了关机亮点。
六、行场消隐电路
1.行消隐电路
LM1208的13脚为消隐选通信号输入脚，它由行扫描输出电路提供。当需要时，可以通过该脚引入，这点和常见的LM1203不同，因为LM1203没有消隐电路。
2.场消隐电路
参见行场振荡与场输出电路图。在场扫描逆程期间，由场输出电路STV9379的3脚输出的场逆程脉冲加到TDA9105的36脚，经内部处理后，从TDA9105的22脚输出消隐信号，经异或门IC202（ 74HC86）、T206、T205、C208耦合到显像管的栅极Gl。在场消隐期间，使加到显像管Gl极的电压降低（更负），使屏幕景亮度下降，达到了消除场回扫线的目的。
七、OSD屏显电路
屏显电路主要以IC20 （LSC4315）为核心。LSC4315引脚功能如表4-8所示
