打开显示器后发现电源电路已部分烧毁，将损坏的元器件换新后开机，3842B和部分外围元件又被烧毁。由于开关管未击穿，烧毁3842B的最大因素可能就是3842B的供电异常所致。

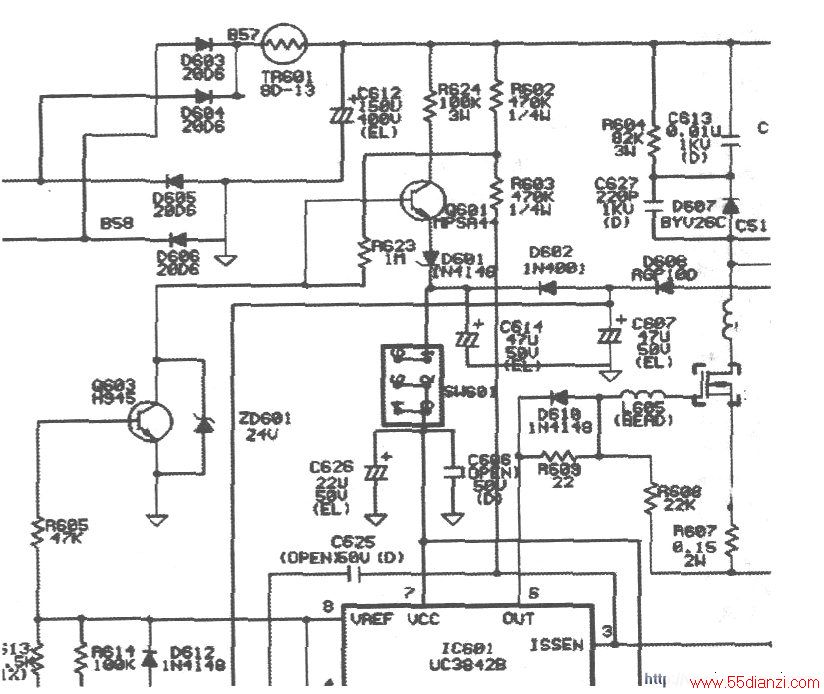

用万用表检测3842B的供电支路，未发现异常。于是先更换3842B及相关已损坏的外围元件。由于开机即烧电源，故不敢轻易开机。未合上开关时插上电源线（因为3842B的供电受控于电源开关）．此时测开关管一端电压即是3842B的供电电压，竟有170V以上！怀疑是因Q601不良而引起（见图），替换后测其输出极电压仍然是170V，什么原因会导致Q601的输出电压会这么高呢？仔细查看电路板上该支路上的元器件，发现ZD601被装成一只普通二极管，更换为24V稳压二极管后再测试SW601（电源开关）一端电压，已恢复至24V，整机工作正常。
