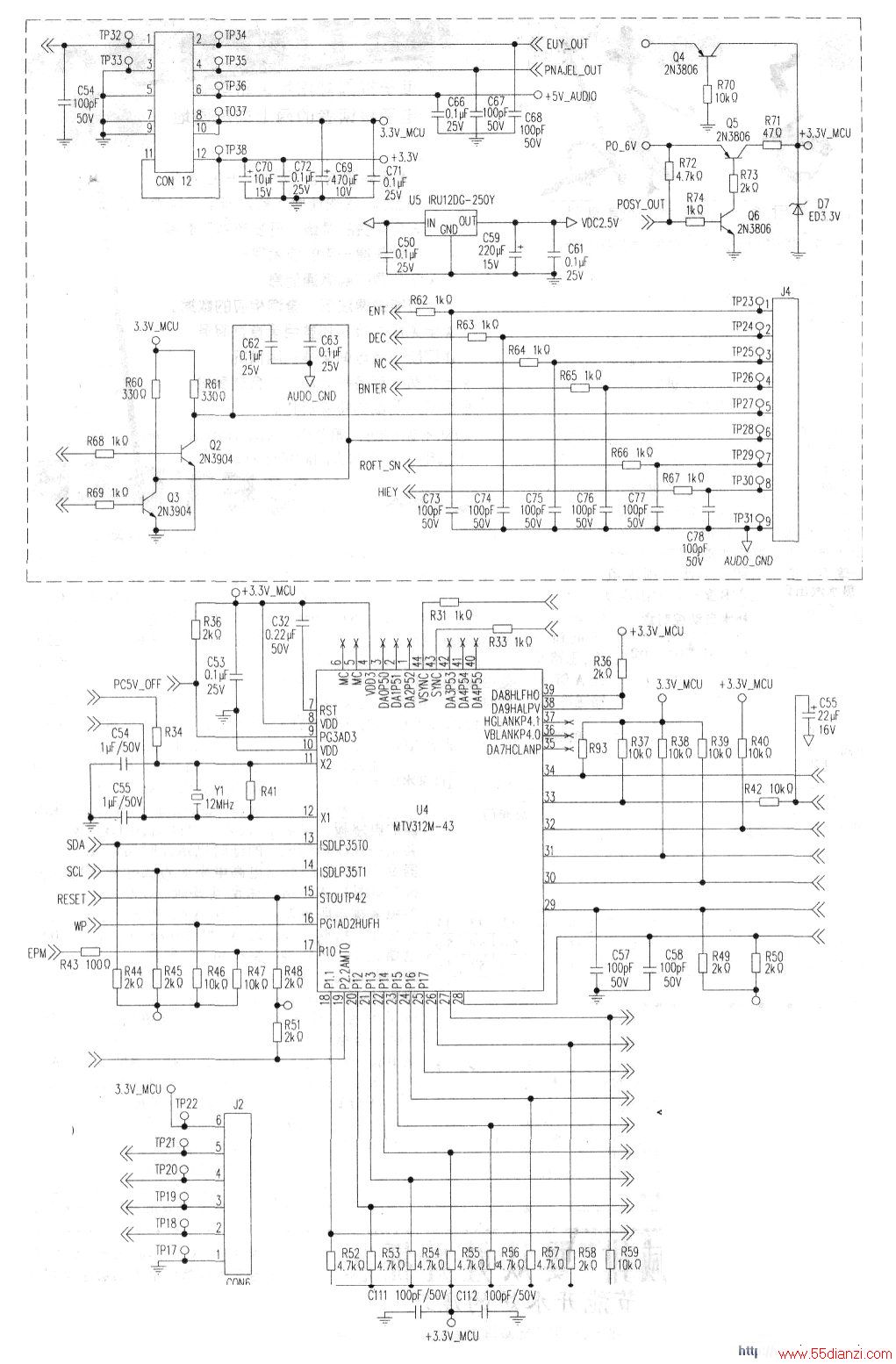

明基液晶显示器中大多数均采用MTV312M作为MCU控制芯片，所有菜单调节控制项目都通过MCU实现，是主板的主要控制芯片，其运行需内部程序支持。同CRT显示器一样，不同的MCU芯片有不同的分位，彼此之间不能互换，识别方法和CRT显示器一样，通过看贴在MCU上白色标签的分位信息来区分。MCU的时钟频率为12MHz。MCU工作时首先要进行复位，之后MCU会读取DDC识别系统信息并调用DVI的EDID数据和EEPRQM（使用者设定）数据。MCU工作后送出RESET信号给Scaling（图像处理芯片）并输PANEL-ON信号接通液晶面板内部DriveIC的电源。电路见下图。关键引脚功能如下：
(1)(1)～19脚：SDA，IIC总线一数据总线：
SCL，IIC总线一时钟总线；RESET，复位信号一至Scaling芯片；EPS1，信号线自检信号（此引脚在显}上定义为接地，显示器用以测试信号线有无连接）；IRQ，中断信号。
(2)(18)~(39)脚：(18)~(39)脚足按键板的输入和一些控制信号的输出接口，下面仅就部分信号进行说明：MUTE，静音；SHUT DN．音频放大切断控制；LED-CRN，LED灯（绿）；LED-AMB，LED灯（橙）；PANEL-ON，点panel IC控制：BLT-ADJ．亮度调节：VOLUMF．音量调节。
