此机插上电源后开机，电源指示灯绿灯闪烁，并伴有“哒哒”的响声，很显然是属于后级负载过重而引起。

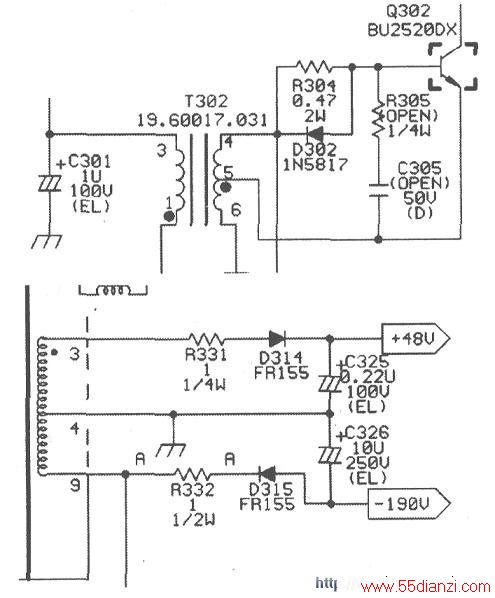

检测发现行管已击穿，怀疑是逆程电容失效导致行管击穿，但测量逆程电容值正常。仔细检查行输出板无断裂现象，测试行偏转线圈直流电阻也正常，是不是因为行激励不足？检测行激励级电路电阻R301阻值为230Ω,．正常值应该是180Ω．R301变大会导致行激励电流不足使行管过热而烧毁，行管烧毁很可能是因为R301变大引起（见上图）。
更换R301后开机，行管马上被击穿，看来原因不仅仅是R301变大。此机已经他人更换过FBT，是不是FBT内部在焊接时脚与脚之间有连焊的现象？因为曾经遇到过焊FBT时连焊的情况，所以决定拆下重焊一遍！拆下FBT，发现果然有连焊，将连焊清除后重新焊上，更换行管重新开机，但行管依然立即被击穿！
是因为BDRV异常而引起行管击穿吗？断开BDRV（即吸空R370）后再换上行管，开机，行管未击穿，但测FBT的48V整流输出电压为ov，问题终于找到！检测48V整流二极管和滤波电容C325（见下图），没有发现有损坏现象，测该整流二极管也没有对地短路，检测R331已开路，正常值是lΩ。更换同规格的电阻后开机，48V整流输出电压明显回升，焊上R370后开机，48V输出电压恢复正常，整机工作正常。
