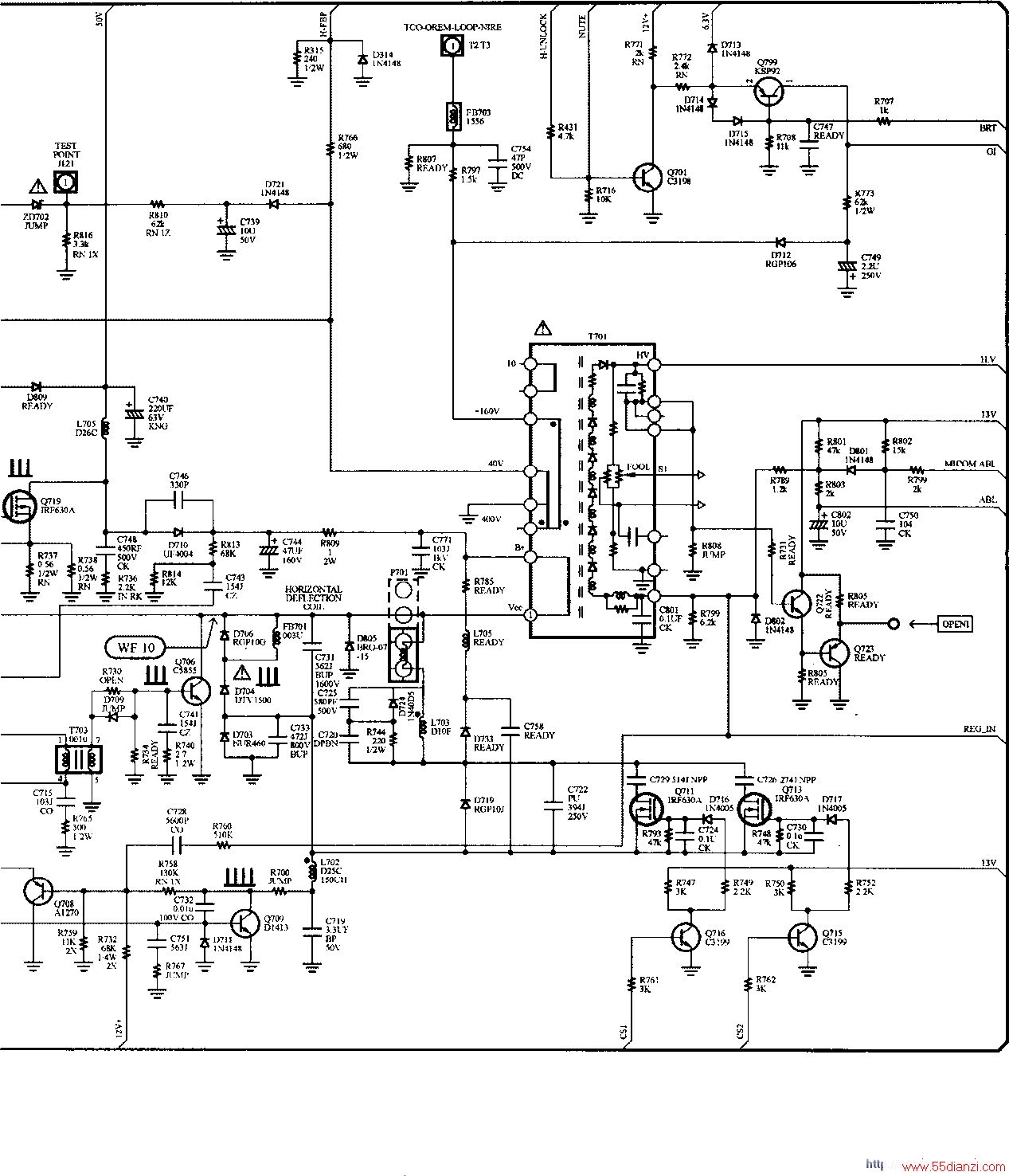

场振荡器形成的场频锯齿波电压分以下几路输出：一路送到几何失真统调电路，经放大电路放大后，再分别经32脚（动态聚焦）、24脚（左右枕校）输出，为动态聚焦电路、左右枕形校正电路和梯形校正电路提供场频抛物波脉冲信号；另一路经放大电路放大后由23脚输出场锯齿波激励信号。
2.场输出电路
场输出电路采用由IC601 （STV9302）及外围元件构成的OCL功率放大器。除在场线圈中形成偏转电流外，还为消隐电路提供场逆程脉冲。STV9302与TDA9302内部电路和引脚功能完全一致，参见本书第8章相关内容。
电源电路输出的13V电压，为场输出电路STV9302的2脚供电，电源电路输出的-10V电压，为STV9302的4脚供电。D610、C603同片内电路共同完成逆程期间的自举升压功能，在场正程期间，13V电压直接由D610加到的STV9302的6脚，并对C603充电至电源电压；在场逆程期间，3脚输出一幅度约等于电源电压的场逆程脉冲，加到C603的负端，这样该逆程脉冲电压同C603上的原有电压相叠加，使C603正端的电压大约为电源电压的两倍，并加至STV9302的6脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。7脚为内部放大器参考电压输入端，由R609、R602、R604对HREF电压分压得到。
由SID2519的23脚输出的场频锯齿波经R615加到STV9302的1脚，经功率放大器放大后，从STV9302的5脚输出，使场锯齿波电流在场偏转线圈V-DY中产生磁场，控制显像管电子束作垂直扫描运动，从而完成垂直扫描功能。5脚输出的锯齿波电压在R514两端产生的压降，经R607、R619、C615、C605送到STV9302的1脚，为功率放大器提供负反馈信号，保证场输出电路放大器工作点的稳定，同时还避免了非线性失真。
3.场幅调整电路
场幅调整是通过改变SID2519的23脚输出锯齿波信号幅度进行的。当进行场幅调整时，微处理器通过IIC总线改变SID2519的23脚输出的场频锯齿波的幅度的大小，经STV9302放大后，便可改变流过V-DY电流幅度的大小，达到调节场幅大小的目的。
4.场AGC电路
彩色显示器工作在不同的显示模式时，其场频是变化的，如果不采取措施，在场频变化时，场幅也会随之变化。因此，在电路上必须采取一些相关措施，来补偿或稳定彩色显示器显示模式改变时场幅的变化。要使不同场频时场激励信号的幅度保持稳定，在电路中是依靠场振荡中的AGC电路来实现的。
SID2519的20脚是场幅控制外接电容器端，20脚外接场振荡AGC外接电容器C711，当场AGC电容C711损坏时，有可能发生场幅随场频改变发生变化的故障。在场AGC的作用下，当场频变化时，场振荡（场激励）信号的幅度能够保持稳定，从而保持场幅稳定。
5.场S、场C失真调整电路
光栅的S形失真是因显像管的结构引起的，而C形失真是因为电路的非线性等因素而引起的。
场（垂直）S形失真（有的电路中直接称为场线性）校正主要针对光栅的上下和中间位置。大多数彩色电视机采用OTL电路的场输出电路，场S形失真校正的任务是由场输出电容来完成的。与此相对应，水平方向的S形失真是由行输出电路中的S校正电容进行校正的。
场C形失真校正主要针对光栅的上下位置，在大多数彩色电视机中，场C形失真一般由积分、微分电路和采用交直流负反馈电路来进行校正。
而在该彩色显示器中，采用的是OCL场输出方式，没有耦合电容，为此，在SID2519内部设置了S、C失真校正电路，对SID2519的22上的场锯齿波进行预失真校正。即在行场扫描电路的场激励锯齿波形成电路中，按照场S形失真和C形失真的相反方向，对场激励锯齿波进行失真预校正。
场S、场C失真校正量的大小由IIC总线进行设置。
6.场中心调整电路
通过调整SID2519的23脚场频锯齿波的直流分量，可达到调整场中心的目的。另外，SID2519的23脚场激励信号的相位，通过被半场频脉冲调制，动态控制场中心，还可消除和改善垂直摩尔条纹。场中心和摩尔条纹均是微处理器通过IIC总线进行控制的。
