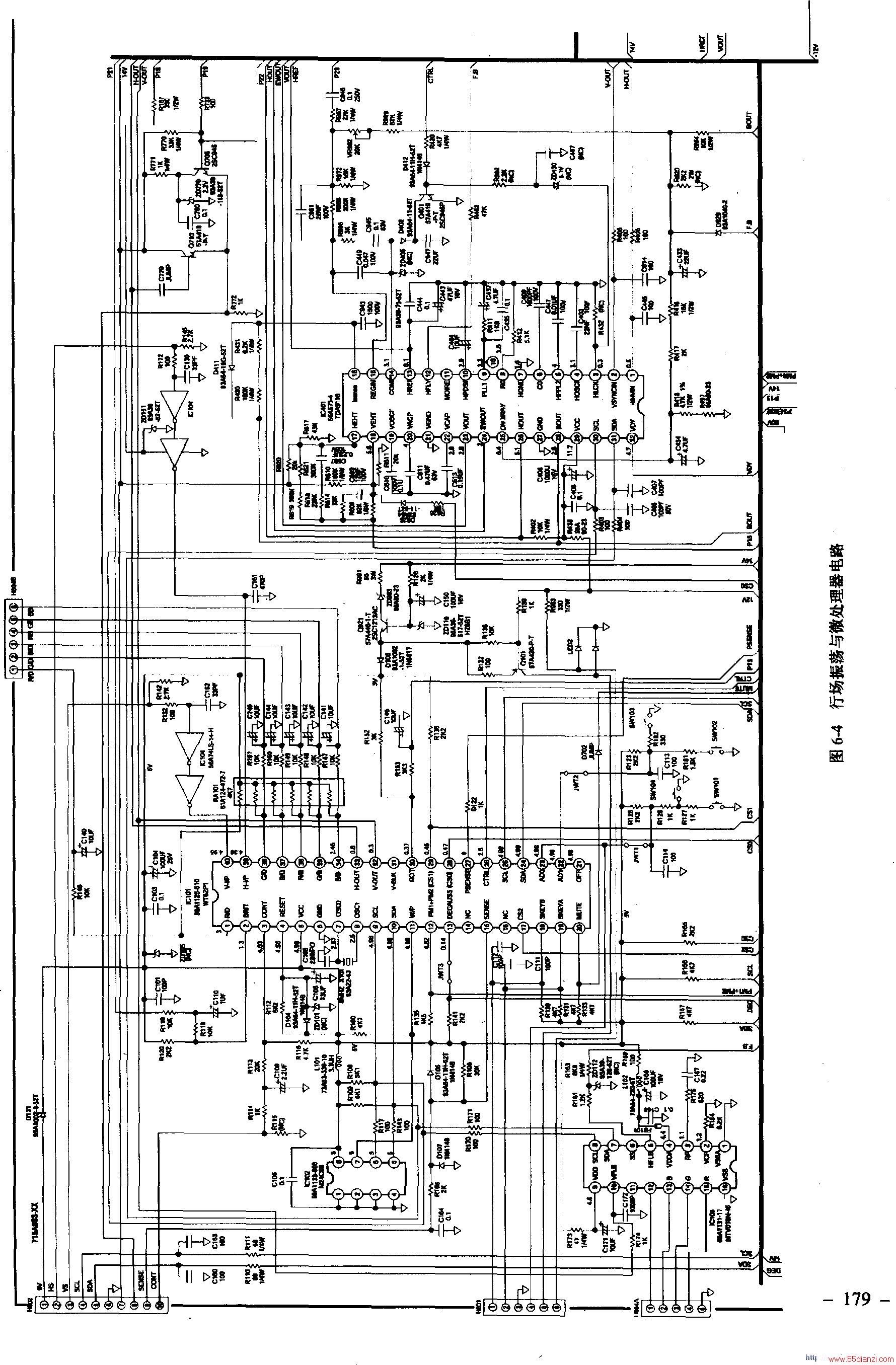

场振荡器形成的场频锯齿波电压分以下几路输出：-路送到几何失真统调电路，经放大电路放大后，再分别经32脚（动态聚焦）、24脚（左右枕校）输出，为动态聚焦电路、左右枕形校正电路和梯形校正电路提供场频抛物波脉冲信号；另一路经放大电路放大后由23脚输出场锯齿波激励信号。
2.场输出电路

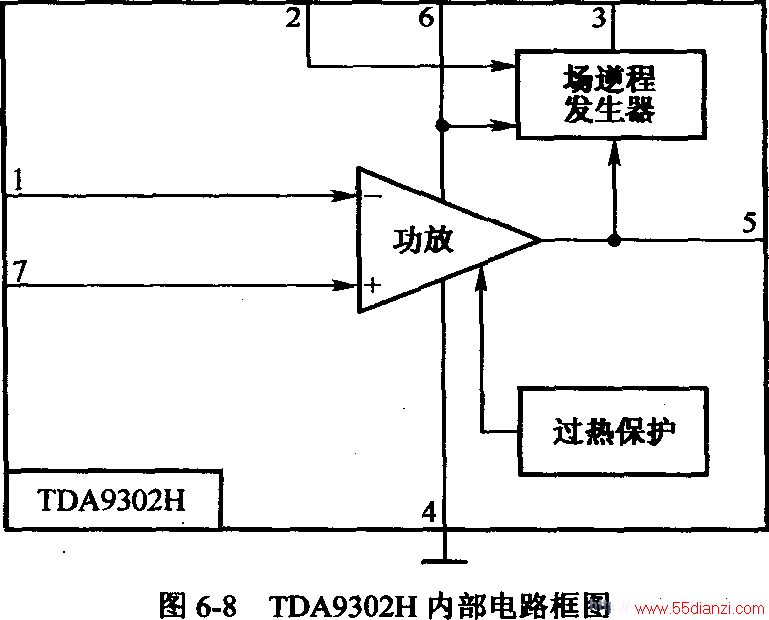

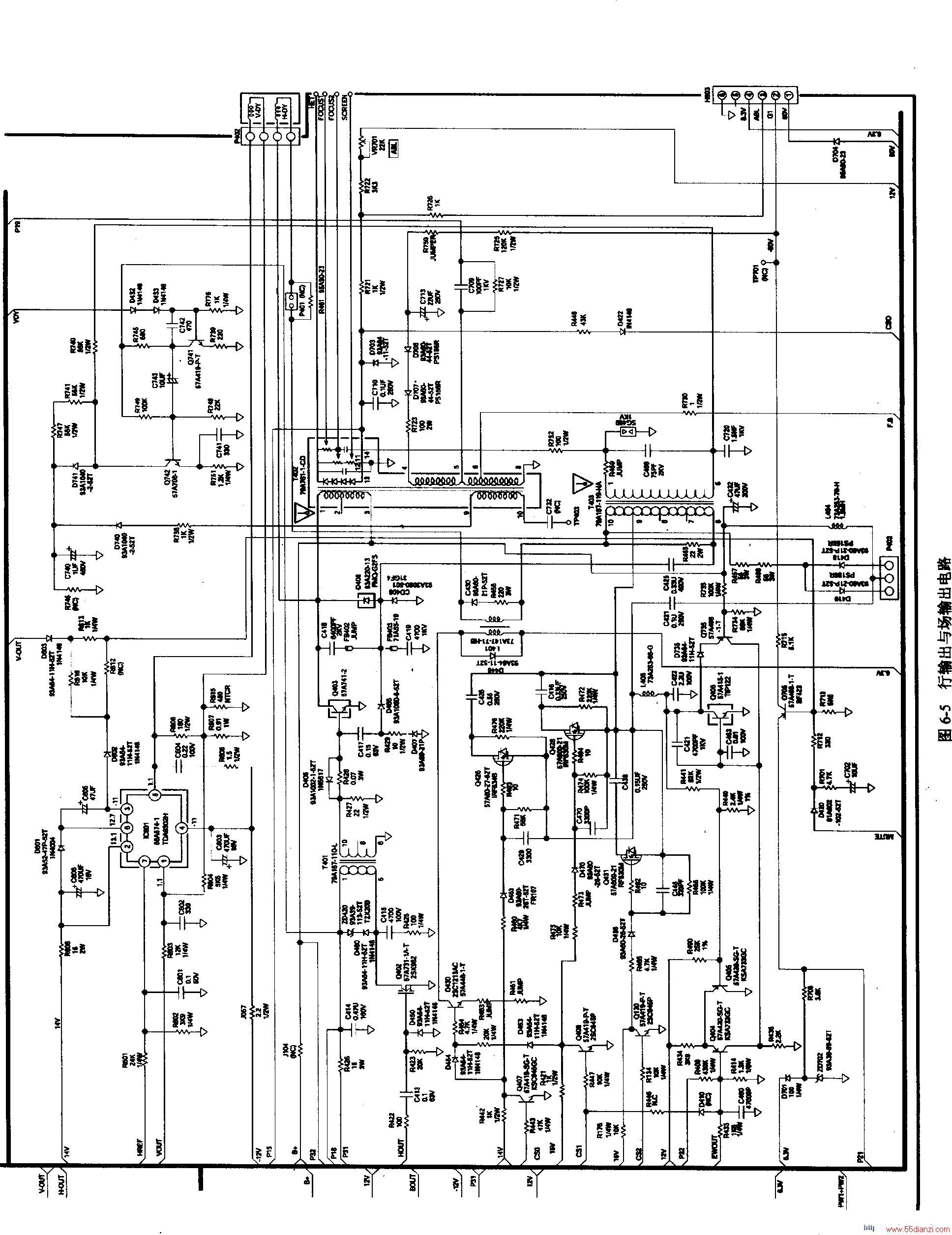

场输出电路采用由IC601 （TDA9302H）及外围元件构成的OCL功率放大器。除在场线圈中形成偏转电流外，还为消隐电路提供场逆程脉冲。TDA9302H内部电路框图如图6-8所示，引脚功能如表6-4所示。
一次电源电路输出的14V的电压，经R608降压后为场输出电路TDA9302H的2脚提供正电源，电源电路输出的-12V电压。为TDA9102H的4脚提供负电源。D601、C605同片内电路共同完成逆程期间的自举升压功能，在场正程期间，14V电压经R608、D601加到TDA9102H的6脚，并对C605充电至电源电压；在场逆程期间，3脚输出一幅度约等于电源电压的场逆程脉冲，加到C605的负端，这样该逆程脉冲电压同C605上的原有电压相叠加，使C605正端的电压大约为电源电压的2倍，并加至TDA9102H的6脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。
7脚为内部放大器参考电压输入端，来自于TDA9116的13脚，由TDA9116第23脚送来的场锯齿波经R603加至TDA9102H的1脚，功率放大后的场锯齿波由5脚输出到场偏转线圈V-DY上。
R606是阻尼电阻，防止V-DY寄生振荡。R607//R615把场扫描电流转换成电压，并经R604加到1脚，形成负反馈，保证场输出电路放大器工作点的稳定，同时还避免了非线性失真。
TDA9102H的3脚输出的场逆程脉冲还经还加到显像管的栅极电路，用于场消隐。
3.场幅调整电路
场幅调整是通过改变TDA9116的23脚输出锯齿波信号幅度进行的，当进行场幅调整时，微处理器通过IIC总线改变TDA9116的23脚输出的场频锯齿波的幅度的大小，经TDA9302H放大后，便可改变流过V-DY电流幅度的大小，达到调节场幅大小的目的。
4.场AGC电路
彩色显示器工作在不同的显示模式时，其场频是变化的，如果不采取措施，在场频变化时，场幅也会随之变化。因此，在电路上必须采取一些相关措施，来补偿或稳定彩色显示器显示模式改变时场幅的变化。不同场频时场激励信号的幅度稳定性的保持，在电路中是依靠场振荡中的AGC电路来实现的。
TDA9116的20脚是场幅控制外接电容器端，20脚外接场振荡AGC电容器C611，当C611损坏时，有可能发生场幅随场频改变发生变化的故障。在场AGC的作用下，当场频变化时，场振荡（场激励）信号的幅度能够保持稳定，从而保持场幅稳定。
5.高压变化引起场幅变化自动调整
TDA9116的18脚为高压变动引起场幅变化补偿输入脚，当画面亮度升高引起阳极电流增大时，行输出变压器T402的13脚电位下降，进而控制TDA9116的18脚电位下降，经内部电路处理后，对场幅电路进行控制，使23脚输出的场锯齿波激励信号的幅度变小，致使场幅变小；反之，当亮度、对比度下降引起行输出变压器T402的13脚电位升高时，控制过程相反，保证了场幅不随画面的亮暗而发生变化。
6.场中心调整和摩尔条纹消除电路
通过调整TDA9116的23脚场频锯齿波的直流分量，可达到调整场中心的目的。另外，TDA9116的23脚场激励信号的相位，通过被半场频脉冲调制，动态控制场中心，还可消除和改善垂直摩尔条纹。场中心和摩尔条纹均是微处理器通过IIC总线进行控制的。
