VGA信号经过Scaling芯片进行处理理后转换成LVDS信号输出给液晶面板（见下图）。

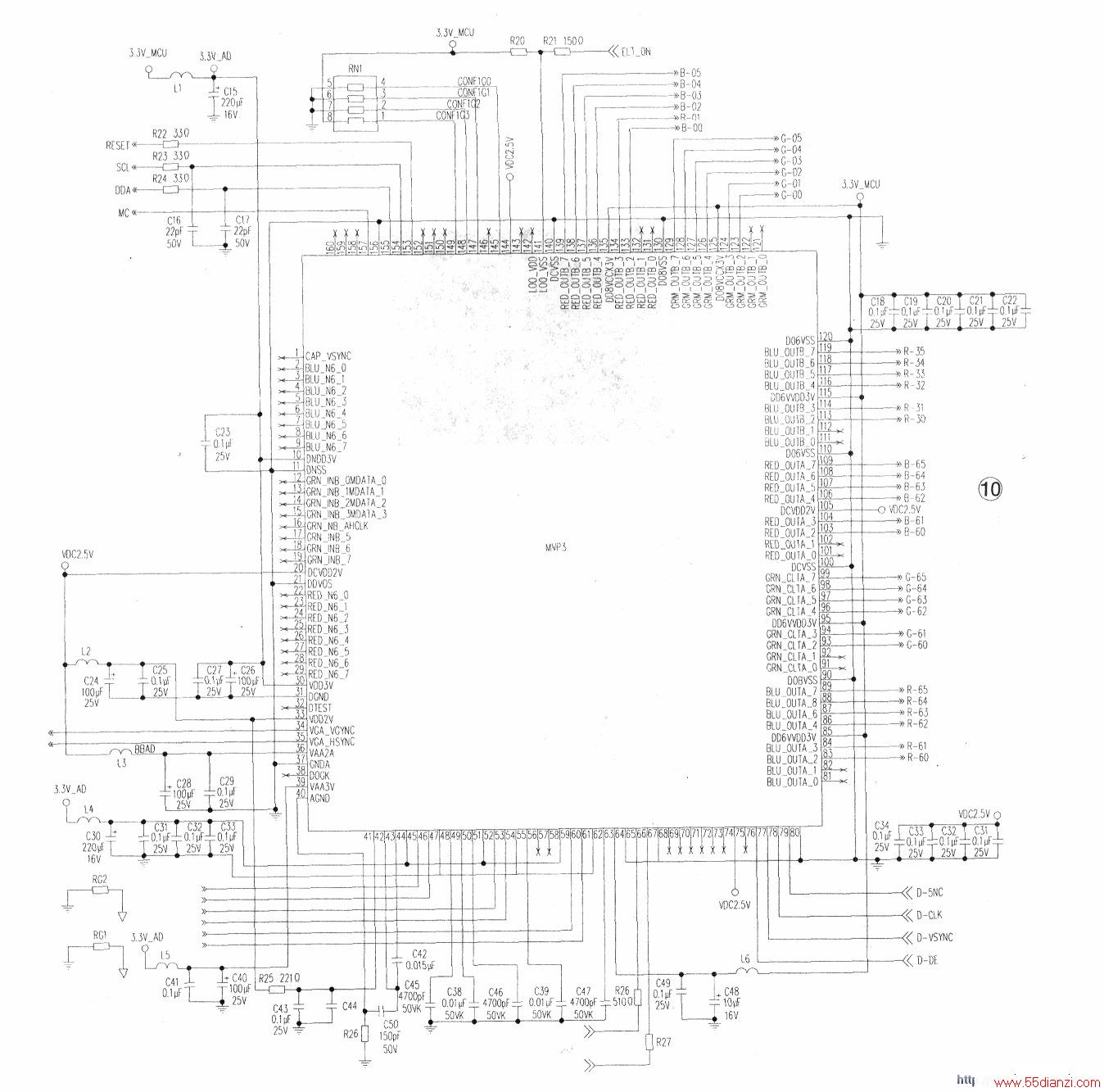

Scaling芯片故障率较其他部件高。BenQ（明基）液晶显示器的Scalei芯片一般使用在MRT（晶捷）系列、Genesis(捷尼)系列和Matar（晨星）系列。Scaler芯片的性能很大程度上决定了主板的性能。Scaler芯片及其外围电路故障是LCD主板的主要故障．Scaler外围元件（如：电容的特性不良等）是维修时遇到的主要困难，检测起来有一定难度。下图是Scaler芯片及外围电路。
2)信号处理芯片MVP3关键引脚及外围元件
1)(1)一30脚，(121)-(160)脚：(1)—(30)有几个关键信号：BLT-ON（点背光）；RESET（Scaling复位）和IRQ（中断）。复位信号RESET来自MCU（微处理器单元）．故Scaler的复位在时序上会滞后于MCU，当复位正常工作后会输出BLT-ON信号通知Invener Board点亮灯管。SCL、SDA（IIC总线）是Scaler与MCU沟通的桥梁。行场同步信号从(35)、(34)脚输入。
以上引脚及其外围电路在此机型中的故障几乎为零。当图像处理芯片出现虚焊会导致图像画面颜色异常、字体分散、闪烁、几何失真等现象；若该芯片不良会出现抖动、无图像等现象，MRT厂商的Scaler芯片也有多种型号，使用时应特别注意不可用错。
2)(41)~(80)脚：此部分电路中故障率最高的元件是C42 (0.015uF)和c50(150pF/50V)，这两个电容出现特性不良时会导致抖动或在正常频率下出现Out Of Range。
3)(76)~(79)脚：这几脚输出的DISP-HSYNC、D-CLK、D-VSYNC、D-DE四个信号是正常显示的必要条件，非常重要，缺少任何一个IC就不能正常工作，从而出现白屏的现象。这四个信号输出后通过单独的匹配电路后送给后级，尽管因为这四个信号而引起故障极少，但在维修过程中也要引起高度注意。
MRT的Scaler芯片时钟信号为12MHz。这并不代表所有的Scaler芯片的时钟频率都是12MHz，不同的芯片时钟频率会有所不同，故会有单独的时钟线路（晶振），当涉及到Scaler芯片的晶振替换时需要注意!
4)(80)-(139)脚：输出信号是经SCaler处理过，能被LCD-panel接收的LVDS信号，这些信号缺失仍然可以显示，但会出现显示颜色不正常的现象。
