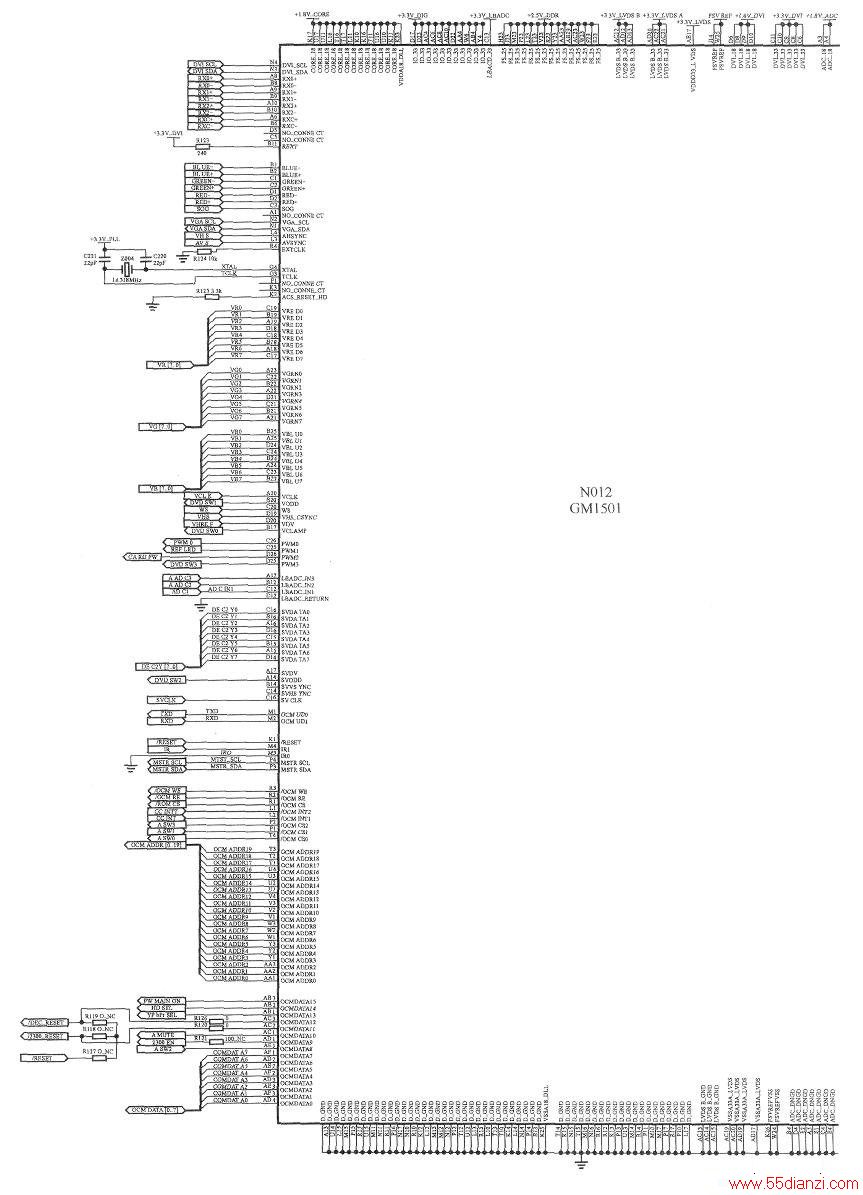

主控电路以主控芯片N012(GM1501)为核心构成，有关电路如下图所示。
海信TLM4277液晶彩电主控芯片N012是一个双通道图像和视频处理芯片，支持画中画技术，分辨率可达WUXGA，集A/D转换、去隔行处理、SCALER、MCU、DVI接收器（TMDS接收器）、LVDS发送器、图像增强处理、OSD屏显等多种电路于一体，功能十分强大。
1．GM1501的工作条件
GM1501要正常工作，必须具备以下几个工作条件。
一是工作电源正常。也就是说，GM1501的相应引脚要有正常的1.8V、2.5V、3.3V工作电源供给。
二是时钟振荡信号正常。GM1501的G4、G3脚外接时钟晶振2004(14.318MHz)，产生的时钟信号输入到GM1501内部后，在行场同步信号的配合下，由GM1501进行分频和合成，为GM1501内部各电路提供工作所需的各种时钟信号，使GM1501内部各电路同步协调工作。
三是复位信号正常。GM1501的Kl脚外接复位电路N008(DS1818R)，开机时，N008的①脚输出低电平复位信号，加到GM1501的Kl脚，对GM1501进行复位操作，使GM1501从初始状态开始工作。
2．图像处理电路
GM1501可接收以下几种信号输入：一是由视频控制芯片N015(FLI2300)输出的主通道TV数字视频信号，经GM1501解码后，加到GM1501内部多路选择开关；二是副视频解码芯片N010(VPC3230D)输出的副通道数字视频信号，输入后，也直接加到GM1501内部多路选择开关；三是DVI接口输出的数字数据和时钟信号，输入后，先加到内部TMDS接收器，经解码后输出数字视频信号，再加到GM1501内部多路选择开关；四是外部YPbPr接口、VGA接口、读卡器等输出的模拟视频信号，经外部电子切换开关N003、N004切换后送到GM1501内部A/D转换电路，转换为数字视频信号后再加到GM1501内部多路选择开关。
以上几种信号经GM1501呐部多路选择开关切换后，再送到内部电路进行处理，主要包括去隔行、图像缩放等处理。
为方便对图像进行去隔行和图像缩放处理，需要将一帧图像信号存储起来，这项任务由帧存储器N018(K4D263238F)完成，如下图所示。
GM1501通过数据线、地址线和控制线与N018相连，通过GM15 01和N018的协调配合，不同格式、不同分辨率的隔行／逐行信号被统一转换为固定分辨率的逐行信号，加到GM1501内部LVDS电路，经内部电路控制后，转换成混合的LVDS串行数据流，最后，由GM1501的TXAO+、TXAO-,TXAl+、TXAl-,TXA2+、TXA2-,TXA3+、TXA3-,TXAC+、TXAC-和TXBO+、TXBO-,TXBl+、TXBl-,TXB2+、TXB2-,TXB3+、TXB3-,TXBC+、TXBC-端输出双路8位LVDS信号，经电缆线送到液晶面板内的LVDS接收器。
另外，GM1501内部含有一套完整的OSD控制器，无须外接任何元器件，即可实现OSD显示。通过编程，还可以调整OSD的位置、画面大小等。

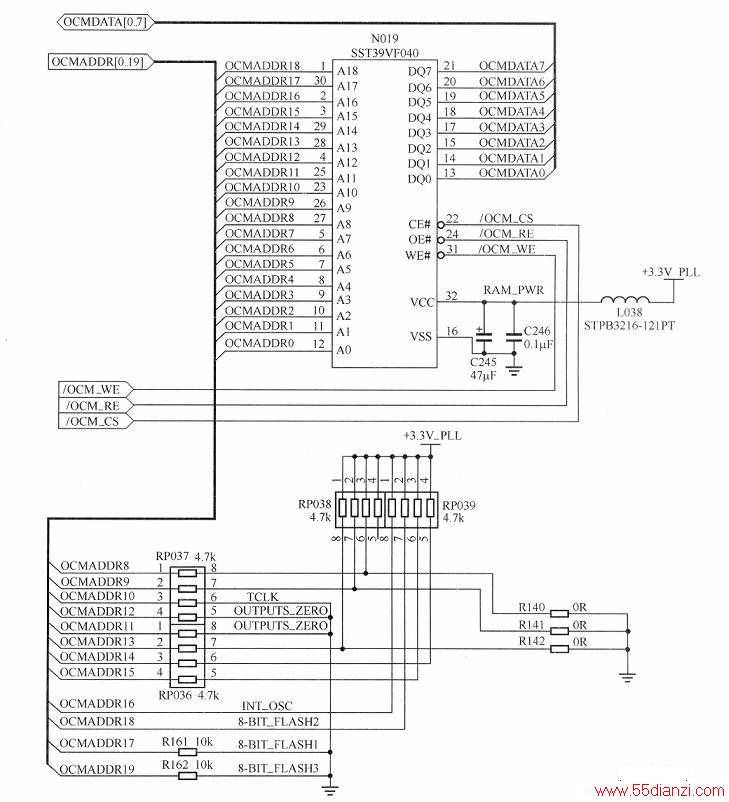

开机后，GM1501输出地址信号OCMADDR[0..19]对N019进行寻址，GM1501输出数据信号OCMDATA[0..7]对N019中的程序进行读写。地址信号及数据信号传送时序关系受N019的(24)脚/OCMRE读指令、(31)脚/OCM—WE写指令、(22)脚片选/ROMCS信号控制。只有GM1501与N019间所有程序交换都运行正常，GM1501才能按程序规定从数据存储器N016中读出关机前的相关数据，作好待机或再一次开机状态准备。
(3)遥控接收电路
红外遥控编码信号经遥控接收器接收后，经内部光电转换，输出遥控编码信号，送入GM1501的M4脚内部，在M4脚内部进行译码，最后变换为各种控制信号，完成对相应功能的控制。
(4)键控信号处理电路
GM1501的C12脚为按键输入脚，通过检测按键输入电路送来的电平高低，从而识别出不同的按键指令，并执行相应的操作。
(5)指示灯控制电路
GM1501的C25脚为指示灯控制端口。当机器处于待机时，C25脚输出3.3V高电平，指示灯颜色为红色；开机时，C25脚输出低电平，指示灯为蓝色。
(6)逆变器（高压板电路）开关控制电路

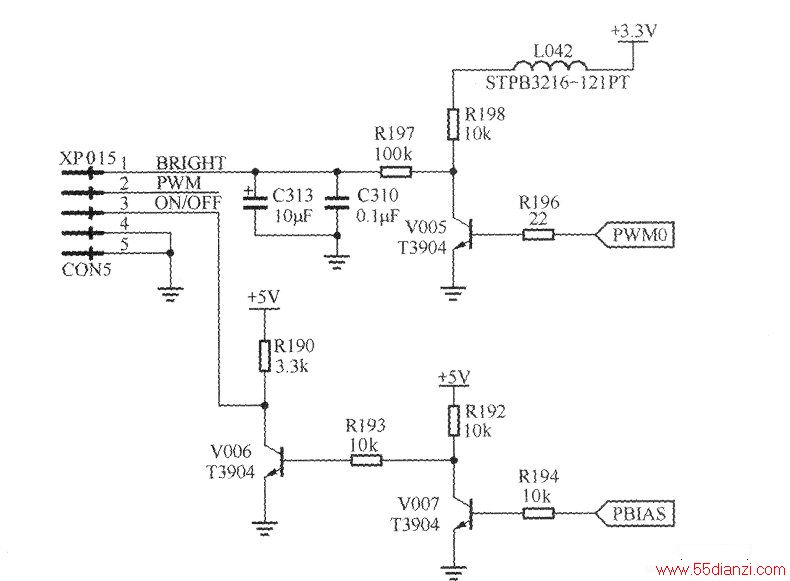

逆变器开关控制电路如下图所示。
GM1501的B26脚(PBIAS)为背光源开关控制信号，当B26脚为3.3V高电平时，V007导通，V006截止，V006集电极输出高电平，送到高压板电路，控制高压板进入工作状态。
当B26脚变为低电平时，高压板电路停止工作。
GM1501的C26(PWMO)脚为背光亮度控制信号，输出脉宽调制(PWM)信号，经V005电平转换后，由R197、C313、C310组成的积分电路进行滤波，将PWM信号转换为0～3.3V的直流控制电压，送到高压板电路。通过调节这个电压的大小，可以改变背光灯的发光强度，从而实现调节亮度的目的。
(8)待机控制电路
待机控制电路如下图所示。
GM1501的AB3脚(PW__ MAIN ON)为待机控制端，正常工作时，GM1501的AB3脚输出低电平，V004截止，其集电极为高电平，通过XP017的⑤脚送到开关电源电路，控制开关电源电路处于正常工作状态。待机时，GM1501的AB3脚输出高电平，V004导通，其集电极为低电平，控制开关电源电路的继电器断开，开关电源电路处于待机工作状态。
